Спецификация к сборочному чертежу: как заполнить, образец

Спецификация к сборочному чертежу — это основной конструкторский документ сборочной единицы: таблица на отдельных листах формата А4, где по разделам перечислено всё, из чего изделие состоит, — документы, сборочные единицы, детали, стандартные изделия, материалы. Форму и порядок заполнения задаёт ГОСТ 2.106 (в новой редакции — ГОСТ Р 2.106). Главное, что нужно понять до заполнения: номера позиций рождаются в спецификации и только потом переносятся на полки выносок чертежа, а не наоборот. Ниже — графы с размерами, разделы, правила записи, заполненный образец и типовые замечания нормоконтроля.

Форма: графы и размеры

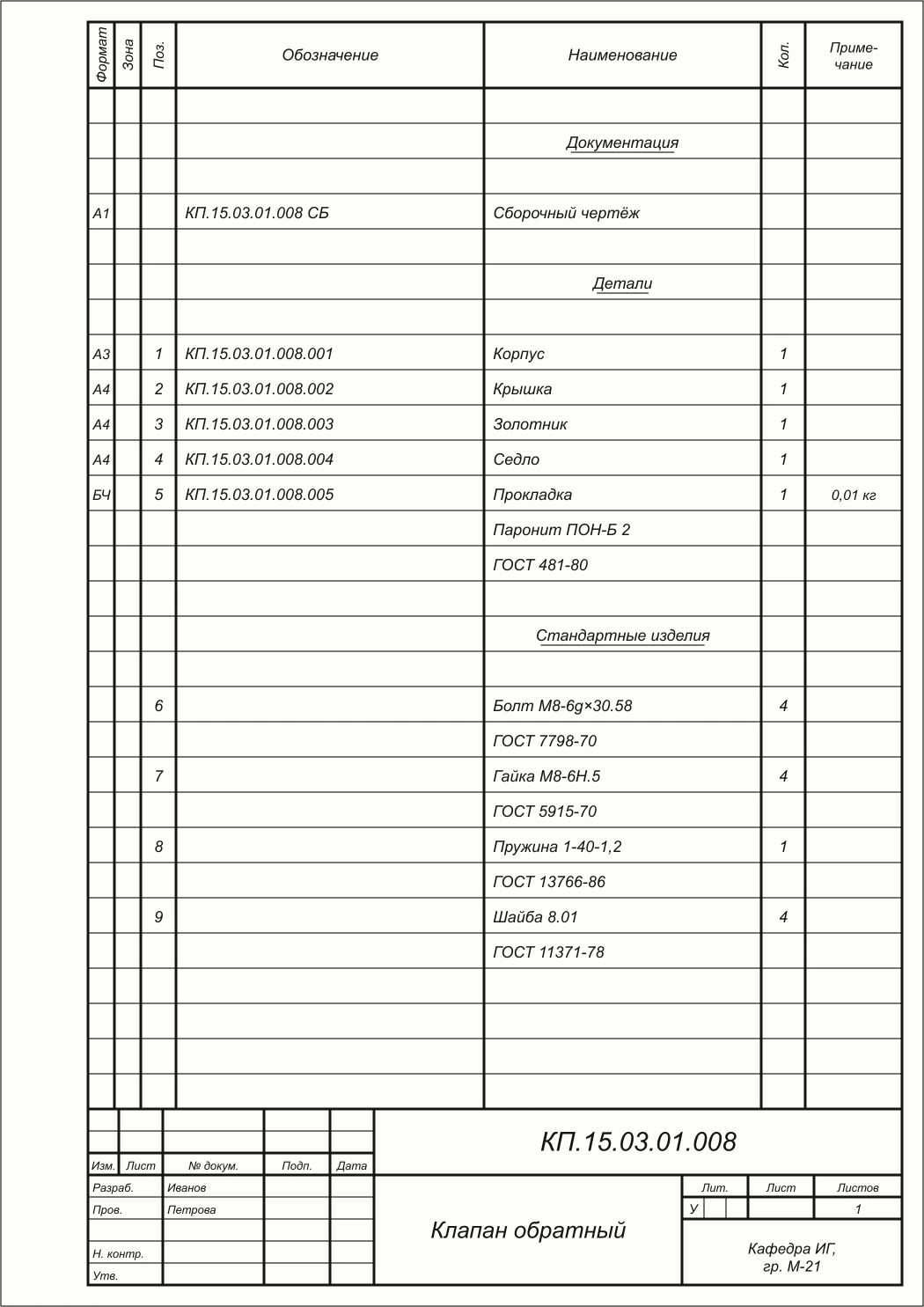

Спецификацию выполняют по форме 1 (первый лист) и 1а (последующие). Ширина таблицы — 185 мм, как у основной надписи; высота шапки — 15 мм, строк — не менее 8 мм. Внизу первого листа стоит основная надпись высотой 40 мм, на последующих — 15 мм.

Разделы и их порядок

Разделов восемь, идут они всегда в одном порядке; пустые разделы пропускают. Заголовок раздела пишут в графе «Наименование» по центру и подчёркивают тонкой линией; над заголовком оставляют одну свободную строку, под ним — не менее одной.

1. Документация — сборочный чертёж, схемы, пояснительная записка. Сам сборочный чертёж идёт первой строкой, с буквами СБ в конце обозначения.
2. Комплексы — в учебных проектах практически не встречается.
3. Сборочные единицы — узлы, у которых есть собственная спецификация: редуктор в составе привода, клапан в составе насоса.
4. Детали — всё, на что выпущены рабочие чертежи, и детали без чертежа (БЧ).
5. Стандартные изделия — крепёж, подшипники, манжеты, шпонки: то, что выпускается по государственным, отраслевым стандартам или стандартам предприятия.
6. Прочие изделия — покупные по техническим условиям и каталогам: электродвигатель, муфта, датчик.
7. Материалы — то, что входит в изделие непосредственно: проволока, смазка, герметик, набивка сальника. Материал, из которого сделаны детали, сюда не пишут — он указан на чертежах деталей.
8. Комплекты — инструмент, запасные части, упаковка.

В типичном курсовом проекте по деталям машин заполнены четыре раздела: «Документация», «Сборочные единицы» (если есть), «Детали» и «Стандартные изделия». «Прочие изделия» появляются, как только в приводе есть покупной двигатель или муфта.

Как записывать детали

Детали располагают в порядке возрастания цифр обозначения: …008.001, …008.002, …008.003. Это же определяет и порядок позиций. Наименование пишут в именительном падеже единственного числа, существительное — на первом месте: «Колесо зубчатое», «Крышка подшипника», «Вал ведомый». Название обязано слово в слово совпадать с основной надписью чертежа этой детали — расхождение «Крышка» и «Крышка глухая» нормоконтролёр считает ошибкой в двух документах сразу.

Деталь без чертежа (БЧ) — простая деталь из сортового или листового материала, которую можно изготовить по одной записи: прокладка, шайба нестандартная, планка. В графе «Формат» ставят БЧ, а в «Наименовании» после названия указывают всё, что нужно для изготовления: материал со стандартом и размеры. В «Примечании» — массу.

Как записывать стандартные изделия

Это раздел, в котором ошибаются чаще всего, потому что порядок здесь не по номерам, а по трём вложенным правилам.

1. Сначала группы по виду стандарта: межгосударственные и государственные (ГОСТ, ГОСТ Р), затем отраслевые, затем стандарты предприятий.
2. Внутри группы — по алфавиту наименований: Болт, Винт, Гайка, Кольцо, Манжета, Подшипник, Шайба, Шпилька, Шпонка.
3. Внутри одного наименования — по возрастанию номера стандарта, а при одном стандарте — по возрастанию размеров: Болт М8×30 раньше, чем Болт М10×40.

Наименование записывают полным условным обозначением: «Болт М10-6g×40.58 ГОСТ 7798-70», «Гайка М10-6H.5 ГОСТ 5915-70», «Шайба 10 65Г ГОСТ 6402-70», «Подшипник 206 ГОСТ 8338-75». Длинная запись не обязана помещаться в одну строку: её переносят на вторую, а позицию и количество ставят в первой. Графы «Формат» и «Обозначение» у стандартных изделий остаются пустыми.

Позиции, резерв и связь с чертежом

• Нумерация позиций сквозная через все разделы, кроме «Документации»: последняя деталь — поз. 7, первый болт — поз. 8.
• После каждого раздела оставляют несколько свободных строк и резервируют номера позиций: если детали заканчиваются на 7, стандартные изделия можно начать с 10. Добавится крышка — она станет восьмой, и остальную спецификацию и чертёж перенумеровывать не придётся.

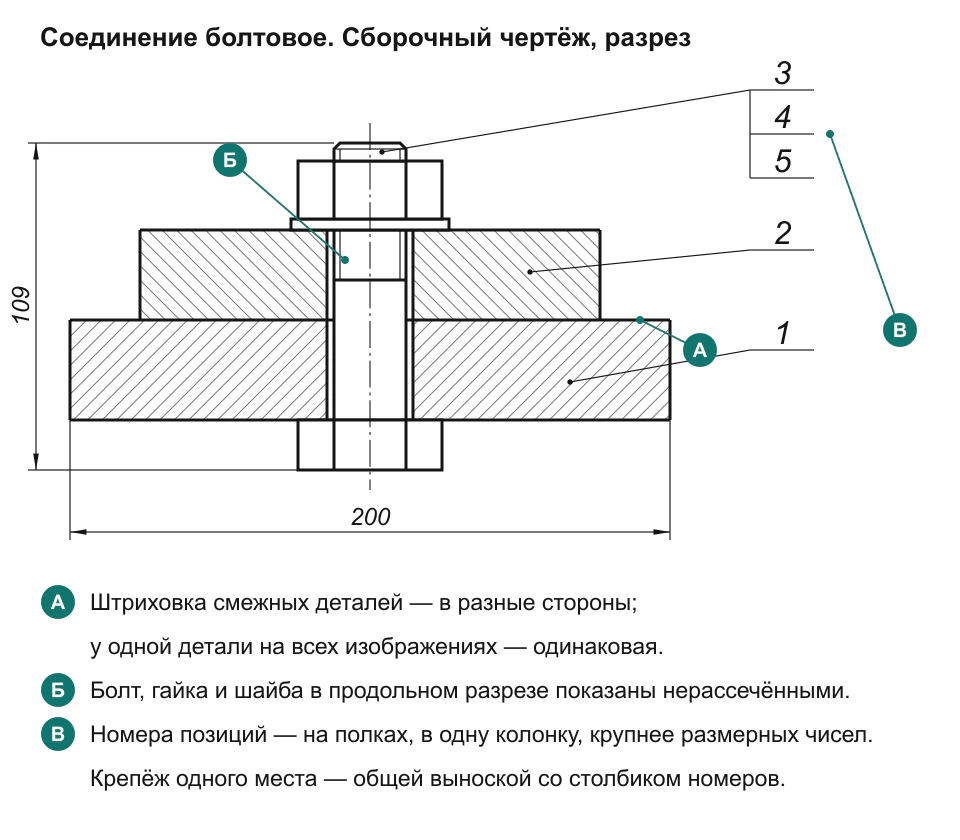

• На чертеже каждую позицию наносят один раз, на полке линии-выноски, шрифтом на один-два размера крупнее размерных чисел. Полки выстраивают в строку или колонку.
• Для группы крепежа в одной точке допускается общая выноска с вертикальной колонкой номеров: болт, гайка, шайба.
• Количество в спецификации — на одно изделие. Восемь болтов по фланцу — значит, в графе «Кол.» стоит 8, даже если на чертеже выноска проведена к одному.

Спецификация на одном листе с чертежом

Стандарт допускает совмещать спецификацию со сборочным чертежом, если всё вместе помещается на листе формата А4: таблицу располагают ниже изображения, над основной надписью, и заполняют в том же порядке и по той же форме, что и отдельную. Такому совмещённому документу присваивают обозначение без букв СБ. В учебной практике так оформляют простые узлы на лабораторных по инженерной графике; в курсовом проекте с листом А1 спецификация всегда отдельная и подшивается в приложение к пояснительной записке.

Десять замечаний нормоконтроля

1. У сборочного чертежа в разделе «Документация» проставлены позиция и количество — обе графы должны быть пустыми.
2. Заголовки разделов не подчёркнуты или написаны в графе «Обозначение».
3. Между разделами нет свободных строк.
4. Стандартные изделия записаны в порядке простановки позиций на чертеже, а не по алфавиту.
5. В обозначении крепежа нет класса прочности, поля допуска резьбы или года стандарта.
6. Наименование детали не совпадает с основной надписью её чертежа.
7. Материал деталей вынесен в раздел «Материалы».
8. Количество указано «как на виде», а не на изделие: четыре шпильки видны в разрезе, а по окружности их восемь.
9. Позиция есть в спецификации, но отсутствует на чертеже — или наоборот. Проверяется обходом всех выносок с карандашом.
10. Обозначение спецификации содержит СБ. Буквы СБ — код сборочного чертежа; у спецификации кода нет: КП.15.03.01.008, а не КП.15.03.01.008 СБ.

В чём заполнять

В КОМПАС-3D спецификация — отдельный тип документа, связанный со сборкой: позиции расставляются на чертеже автоматически и пересчитываются при добавлении строк, а разделы и сортировка стандартных изделий соблюдаются сами. В nanoCAD и AutoCAD спецификацию обычно собирают таблицей по шаблону формы 1. Заполнять её в Word или Excel допустимо, если таблица выдержана по размерам граф, — но связи с чертежом не будет, и каждое изменение придётся вносить в двух местах. Какая программа что умеет, сравнивается в статье «Программы для черчения».

Частые вопросы

Нужна ли спецификация к чертежу общего вида? Нет. Состав изделия на чертеже общего вида дают таблицей прямо на листе или перечнем на отдельных листах; спецификация — документ рабочей документации. Разница разобрана в статье «Чертёж общего вида».

Сколько листов может быть у спецификации? Сколько нужно: первый лист по форме 1, остальные по форме 1а с малой основной надписью. В основной надписи первого листа указывают общее число листов.

Можно ли пропускать номера позиций? Да, резервные номера — нормальная практика. Нельзя только одно: чтобы под одним номером оказались две разные составные части.
