Чертёж общего вида: что это и чем отличается от сборочного
Чертёж общего вида — это конструкторский документ, который раскрывает устройство изделия, взаимодействие его составных частей и принцип работы. В обозначении он получает код ВО, поэтому в заданиях и методичках пишут просто «чертёж ВО». Главное, что про него нужно понимать сразу: по чертежу общего вида изделие не изготавливают. Это документ проектной стадии — технического предложения, эскизного или технического проекта, — на основании которого потом разрабатывают рабочую документацию: чертежи деталей и сборочный чертёж. Отсюда и все различия, из-за которых студенты путают ВО со сборочным: состав изделия на ВО задаёт не спецификация, а таблица составных частей прямо на поле листа, изображения допускается упрощать, а размеров ставят ровно столько, чтобы конструкция читалась.
Чем чертёж общего вида отличается от сборочного

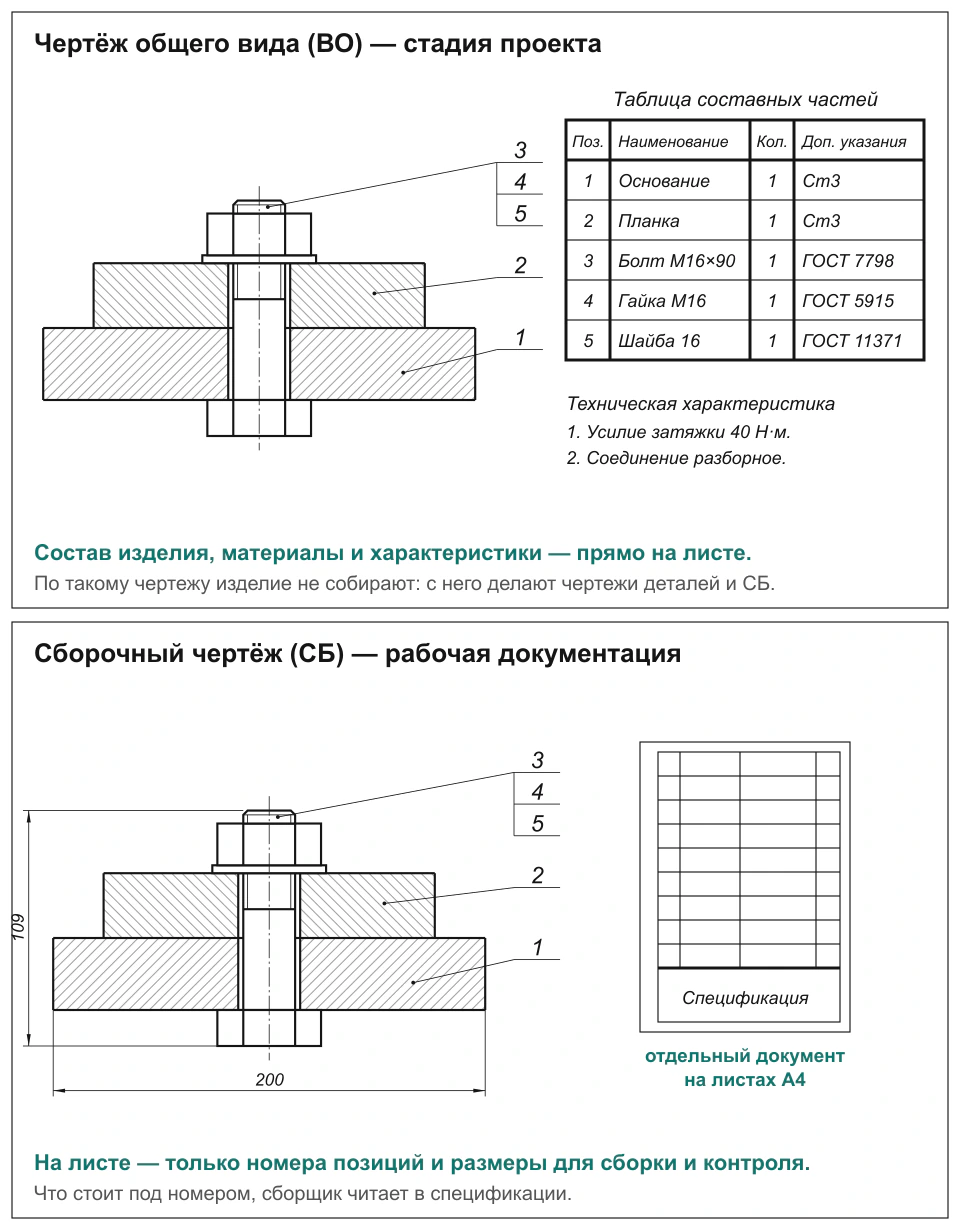

Это самый частый вопрос по теме, и короткий ответ такой: разные стадии проектирования и разные читатели. Чертёж общего вида читает конструктор, технолог или заказчик — чтобы понять, как устроено изделие и работает ли задумка. Сборочный чертёж читает сборщик и контролёр — чтобы собрать узел из готовых деталей и проверить результат.
| Признак | Чертёж общего вида (ВО) | Сборочный чертёж (СБ) |
|---|---|---|
| Стадия | проектная документация | рабочая документация |
| Зачем | понять устройство и принцип работы | собрать и проконтролировать узел |
| Состав изделия | таблица составных частей на листе | спецификация отдельным документом |
| Изображения | допускаются упрощения | упрощения ограничены |
| Данные о деталях | материал, характеристики прямо на чертеже | только ссылка на позицию спецификации |
| Что дальше | по нему делают чертежи деталей и СБ | по нему собирают изделие |
Практический признак, по которому документ опознают за пять секунд: ищите таблицу над основной надписью. Если состав изделия перечислен прямо на листе с графами «Позиция — Обозначение — Наименование — Количество» — перед вами ВО. Если на листе только номера позиций на выносках, а перечень деталей вынесен в отдельный документ формата А4 с графами «Формат — Зона — Поз.» и разделами «Документация», «Сборочные единицы», «Детали», «Стандартные изделия» — это сборочный чертёж со спецификацией. Подробный разбор второго документа — в статье сборочный чертёж.
Второе отличие ощутимо в работе: на ВО пишут то, чего на сборочном чертеже быть не может, — технические характеристики, материал конкретной детали, пояснения о принципе действия. На сборочном эти данные уходят в спецификацию и чертежи деталей.
Что показывают на чертеже общего вида
Состав ВО задан ГОСТ 2.119-2013 (эскизный проект) и почти теми же словами повторён в стандарте на технический проект. В общем случае на чертеже должны быть:
- изображения — виды, разрезы, сечения, текстовая часть и надписи, по которым понятны устройство изделия, взаимодействие частей и принцип работы;
- наименования и обозначения составных частей, для которых нужно указать данные или на которые ссылаются надписи на чертеже;
- размеры и другие данные на изображениях — при необходимости;
- схема (электрическая, гидравлическая, кинематическая), если без неё работа изделия не читается;
- технические характеристики — когда нужно сопоставить варианты конструкции.
Формулировка «при необходимости» рядом с размерами сбивает с толку, поэтому переведу на язык практики. На ВО ставят габаритные размеры, присоединительные (чем и куда стыкуется с соседними узлами), установочные (расположение и диаметр крепёжных отверстий) и конструктивные, без которых непонятен принцип работы: ход штока, межосевое расстояние, диаметр проходного сечения. Размеров для изготовления деталей на ВО быть не должно — их появление означает, что автор начал чертить сборочный чертёж вместо общего вида.
Ещё одно разрешение стандарта: составные части, включая покупные и заимствованные, изображают с упрощениями — подшипник контуром с перекрестием, резьбу без профиля, пружину линиями. На рабочем чертеже детали эти упрощения недопустимы, о чём ниже.
Таблица составных частей вместо спецификации
Наименования и обозначения составных частей на ВО указывают одним из трёх способов: на полках линий-выносок, в таблице на том же листе или в таблице на отдельных листах формата А4. Стандарт рекомендует первый и третий, но в учебных заданиях чаще всего требуют таблицу на самом чертеже — её и разберём.
| Графа | Что пишут |
|---|---|
| Позиция | номер, тот же, что на выноске |
| Обозначение | шифр документа или стандарт на изделие |
| Наименование | корпус, вал, гайка М12 и т. д. |
| Количество | штук в изделии |
| Дополнительные указания | материал, характеристики, примечания |
Таблицу размещают над основной надписью и заполняют сверху вниз. Порядок записи задан стандартом и его регулярно нарушают: сначала заимствованные изделия, затем покупные, затем вновь разрабатываемые. Логика простая — сначала то, что уже существует и менять нельзя, потом то, что предстоит спроектировать.
Номера позиций наносят на полках линий-выносок, каждый номер на чертеже — один раз. Шрифт для них берут на один-два номера больше, чем у размерных чисел: при размерах шрифтом 3,5 позиции набирают шрифтом 5 или 7. Одинаковый шрифт делает позиции неотличимыми от размеров на плотном листе. Выноски не должны пересекаться между собой и с размерными линиями, а номера выстраивают в колонку или строку вдоль контура изображения.
Обозначение ВО в шифре документа
Код документа ставят в конце обозначения, через пробел после цифровой части: например, АБВГ.301121.014 ВО. Тот же шифр без кода, АБВГ.301121.014, принадлежит основному документу изделия — спецификации. Коды соседних чертежей полезно держать в голове, чтобы не перепутать задание.
| Код | Документ |
|---|---|
| ВО | чертёж общего вида |
| СБ | сборочный чертёж |
| ГЧ | габаритный чертёж |
| ТЧ | теоретический чертёж |
| МЧ | монтажный чертёж |
У рабочего чертежа детали кода нет вообще — его обозначение состоит только из цифровой части. Это ещё один способ проверить себя при деталировании: если вы подписали чертёж детали шифром с кодом ВО или СБ, лист уйдёт на переделку. Как заполняются остальные графы штампа, разобрано в статье основная надпись чертежа.
Как из чертежа общего вида получают рабочую документацию
Последовательность обратна интуиции: сначала общий вид, потом детали и только потом сборочный чертёж. Сборочный ссылается на позиции спецификации, а спецификацию не составить, пока нет обозначений чертежей деталей.
- На проектной стадии выпускают ВО: компоновка, взаимодействие частей, габариты, принцип работы.
- По ВО разрабатывают рабочие чертежи деталей — с полными размерами, допусками, шероховатостью и материалом.
- Составляют спецификацию, где каждая деталь получает своё обозначение и номер позиции.
- Выпускают сборочный чертёж с теми же номерами позиций и размерами, нужными для сборки и контроля.
В учебном курсе этот путь сжимают до одного задания — деталирования. Вам выдают готовый чертёж общего вида узла (вентиль, клапан, кондуктор, съёмник, домкрат) и просят выполнить рабочие чертежи нескольких деталей по указанным позициям.
Деталирование чертежа общего вида: алгоритм
Деталирование — выполнение рабочих чертежей отдельных деталей по чертежу общего вида. Стандартные изделия (болты, гайки, шайбы, штифты, подшипники) не деталируют: они покупные, их размеры берут из стандарта. Обычно в задании 3–5 позиций, из них одна корпусная и одна-две типа тел вращения.
- Прочитайте чертёж целиком: назначение узла, как он крепится, что в нём движется. Пока непонятен принцип работы, границы деталей на разрезах не разглядеть.
- Найдите свою деталь на всех изображениях. Ориентир — штриховка: у одной детали во всех разрезах одинаковый наклон и шаг, у соседней — встречный наклон или другой шаг.
- Мысленно вытащите деталь из узла: обведите её контур карандашом или цветом на копии листа. Куски, которые перекрыты соседями, достраивают по симметрии и по ответной детали.
- Выберите главный вид заново. Положение детали на ВО определяется сборкой, а на её чертеже — технологией: тела вращения кладут осью горизонтально, как в токарном станке, корпус ставят в рабочее положение.
- Определите нужное число изображений. Валу и втулке хватает одного вида с сечениями, корпусу обычно нужны три и разрезы.
- Снимите размеры замером с учётом масштаба ВО и округлите свободные до целых. Сопряжённые размеры (диаметр под подшипник, резьба, ширина шпоночного паза) не округляют — их берут по стандарту на ответное изделие.
- Достройте то, чего на ВО нет: фаски, проточки, скругления, профиль резьбы, шероховатость, обозначение материала в штампе.
- Проверьте сопряжения: если вал у вас Ø30, а отверстие в корпусе Ø28, одна из деталей начерчена неверно.
Про время: на вал или втулку закладывайте час-полтора в Компасе, на корпус с разрезами — три-четыре часа вместе с простановкой размеров. Основная задержка не в черчении, а в первом шаге: студент садится сразу обводить контур, на середине понимает, что перепутал две детали, и начинает заново. Час на разбор узла перед первой линией экономит вечер.
Частые ошибки
- К чертежу общего вида приложена спецификация. Состав изделия на ВО показывают таблицей составных частей на листе или таблицей на листах А4 — спецификация относится к рабочей документации.
- В таблице составных частей нет графы «Дополнительные указания», и материал деталей потерян. На ВО это единственное место, где он указан, — рабочих чертежей ещё не существует.
- Составные части записаны как попало: сначала вновь разрабатываемые, потом покупные.
- Номера позиций набраны тем же шрифтом, что размерные числа, и теряются на листе.
- Один и тот же номер позиции нанесён на двух изображениях.
- На ВО проставлены размеры для изготовления деталей — фаски, проточки, толщины стенок.
- При деталировании главный вид детали скопирован из её положения в узле: вал стоит вертикально.
- На рабочий чертёж перенесены упрощения с ВО — резьба без фаски, подшипник контуром, отсутствуют скругления.
- Размеры сняты линейкой без учёта масштаба: узел начерчен 1:2, а деталь получила вдвое меньшие размеры.
- Вал и отверстие под него на разных чертежах получили разные номинальные диаметры.
- В шифре рабочего чертежа детали оставлен код ВО или СБ.
- Шероховатость и материал в штампе не заполнены — чертёж детали без них неполный.
