Как читать чертежи: алгоритм из 6 шагов для начинающих

Читать чертежи — значит по двум-трём плоским проекциям восстановить в голове объёмную деталь и снять с листа всё остальное: из чего она сделана, какой у неё масштаб, что спрятано внутри, какие поверхности обрабатываются и с какой точностью. Делается это в одном и том же порядке из шести шагов: основная надпись → главный вид и число изображений → разрезы и сечения → размеры от баз → знаки (резьба, шероховатость, фаски) → технические требования над штампом. Порядок не случайный: каждый следующий шаг опирается на то, что вы уже вытащили из предыдущего, и если начать с середины — с размеров, например, — деталь не соберётся.

Ниже — этот алгоритм по шагам с разбором на конкретной детали, отдельно чтение сборочного чертежа (там другая логика — от спецификации к позициям) и строительного плана, упражнение «прочитай деталь за три минуты» и пять мест, где студенты стабильно плывут на защите графической работы.

Что значит «прочитать чертёж»

Чертёж — не картинка детали, а её описание на формальном языке, где каждая линия и цифра имеют одно значение из стандарта. Прочитать его — ответить на четыре вопроса: что за деталь, какая у неё форма, какие размеры и от чего их отсчитывают, как её изготовить. Критерий готовности простой: вы можете описать деталь вслух так, чтобы собеседник её нарисовал. Если получается только «цилиндр какой-то с дыркой» — по шагам ниже видно, где вы застряли.

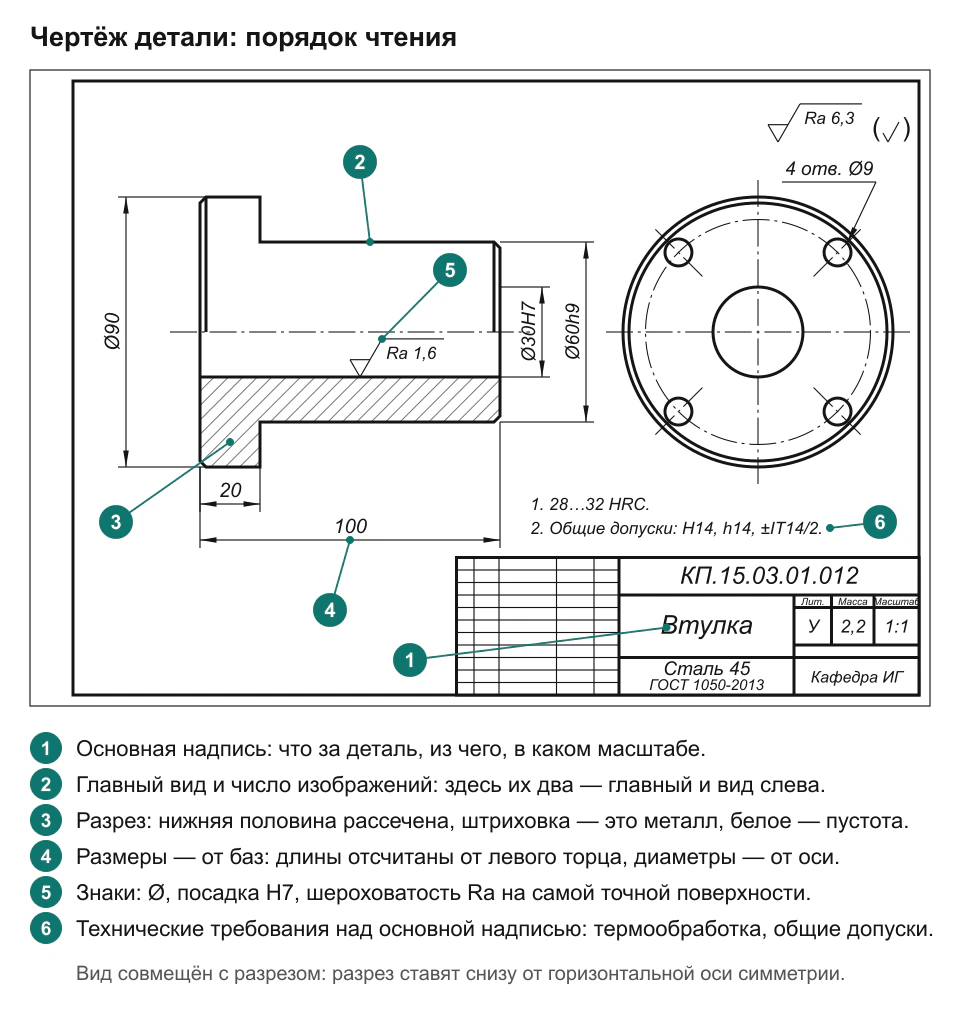

Шаг 1. Основная надпись: имя, материал, масштаб

Начинают с правого нижнего угла — со штампа: наименование детали, марка материала, масштаб. Наименование задаёт ожидание формы (втулка — тело вращения с отверстием, крышка — плоская деталь с фланцем, вал — ступенчатый цилиндр), и это ожидание заметно ускоряет чтение проекций. Из марки материала — «Сталь 45», «СЧ 20», «Д16Т» — сразу следует технология: серый чугун льют, значит будут литейные радиусы и уклоны; сталь 45 точат и калят; Д16Т фрезеруют. Разбор всех граф штампа — в статье про основную надпись чертежа.

Масштаб читают до того, как смотреть на деталь глазами: при 1:1 изображение совпадает с натурой, при 2:1 деталь на бумаге вдвое крупнее реальной, при 1:5 — впятеро мельче. При этом размерные числа всегда истинные, независимо от масштаба. На этом новички ошибаются чаще всего — пытаются умножить размер на масштаб. Умножать не надо ничего. Таблица допустимых значений — в статье про масштабы чертежей.

Шаг 2. Главный вид и сколько всего изображений

Дальше считают изображения и находят главный вид — он в левом верхнем поле листа и даёт самое полное представление о детали. Остальные основные виды стоят относительно него по правилу проекционной связи: вид сверху — под главным, вид слева — справа от главного, вид справа — слева. Поэтому их и не подписывают: место само говорит, откуда смотрят. Сдвинутое с проекционного места изображение обязано иметь надпись «А» и стрелку на главном виде.

Число изображений подсказывает сложность формы: одна проекция с диаметрами — тело вращения, две — деталь с выступами или пазами, три и больше плюс местные виды — корпусная деталь, читать её придётся по частям. Основные, дополнительные и местные виды разобраны в статье про виды на чертеже. Заодно посмотрите на типы линий: много штриховых — значит, у детали сложная внутренняя полость, и её либо уже вскрыли разрезом, либо достраивать придётся в голове. Все девять типов — в статье про линии на чертеже.

Шаг 3. Разрезы и сечения: что внутри

Разрез показывает фигуру в секущей плоскости и всё, что за ней; сечение — только то, что попало в плоскость. И то и другое даёт вам внутреннее устройство детали без штриховых линий. Прочитать разрез — значит понять, где прошла плоскость: её след обозначен разомкнутой линией со стрелками и буквами по краям главного вида, а само изображение подписано «А—А». Если плоскость совпала с плоскостью симметрии детали и разрез стоит на своём проекционном месте, обозначение не ставят вовсе — это нормально, а не пропуск.

Штриховка — второй слой информации: наклонные линии под 45° — металл, косая сетка — неметалл. Если соседние области заштрихованы в разные стороны, перед вами две детали, а не одна с прорезью. Правила соединения половины вида с половиной разреза и сложные разрезы — в статье про виды, разрезы и сечения, расшифровка штриховок — в статье про обозначение материалов.

Грабли, на которые наступают все: ребро жёсткости, попавшее в продольный разрез, не штрихуют, хотя плоскость через него прошла. Незаштрихованная перемычка в разрезе — почти всегда ребро, а не сквозной паз. Прочитаете буквально — деталь в голове развалится на куски, и объяснить, как она держит нагрузку, не получится.

Шаг 4. Размеры и базы: от чего отсчитывают

Размеры читают не списком, а группами от баз. База — поверхность, от которой конструктор отмерил остальное: торец детали, ось вращения, обработанная плоскость. Найти её просто — от базы выходит больше всего размерных линий, и она же обычно несёт самое жёсткое требование по шероховатости. Знать базу нужно не ради красоты: это и есть ответ на вопрос, как деталь будет установлена на станке.

Отдельно ищите габаритные размеры — длину, ширину, высоту целиком: они говорят, влезет ли деталь в узел. Дальше идут размеры элементов (диаметр ступени, глубина паза) и координирующие (от базы до центра отверстия). Знаки перед числом однозначны: Ø — диаметр, R — радиус, □ — квадрат, S — толщина, число в скобках вроде (45) — справочный размер, его не выдерживают при изготовлении. Подробности — в статьях про нанесение размеров и знаки R и Ø.

Здесь же смотрят предельные отклонения. Запись 40h7 или 40−0,025 означает, что размер выдерживают с точностью до сотых, и поверхность под него шлифуют. Голое «40» идёт по неуказанным отклонениям из технических требований, то есть грубо. Если с квалитетом стоят один-два размера, а остальные без, вы уже знаете, какие поверхности рабочие: точность назначают там, где деталь с чем-то сопрягается.

Шаг 5. Знаки: резьба, шероховатость, фаски

Пятый шаг — обойти лист по знакам. Их немного, и каждый читается однозначно.

• Резьба. Наружную рисуют толстой линией по наружному диаметру и тонкой по внутреннему, на виде с торца тонкая линия разомкнута примерно на четверть окружности. М20×1,5-6g — метрическая, диаметр 20 мм, мелкий шаг 1,5 мм, поле допуска 6g; без указания шага он крупный. Трубная, трапецеидальная и дюймовая — в статье про обозначение резьбы.
• Шероховатость. Знак с числом Ra 3,2 — поверхность обрабатывается снятием материала, знак с кружком — остаётся без обработки (литьё, прокат). Чем меньше Ra, тем глаже: 12,5 — черновое точение, 1,6 — чистовое, 0,4 — шлифовка. Знак в правом верхнем углу листа относится ко всем поверхностям без собственного знака. Разбор Ra и Rz — в статье про шероховатость.
• Фаски и скругления. 2×45° — фаска 2 мм под 45°, снимается ради заусенца и удобства сборки. Одинаковые скругления выносят в технические требования строкой «Неуказанные радиусы 1,5 мм».
• Отверстия. Ø10Н7 с глубиной, зенковка, центровое отверстие читаются по многострочной выноске — см. статью про отверстия и соединения.

Незнакомый знак ищите в сводке условных обозначений на чертежах: там они собраны по группам, и опознать проще по внешнему виду, чем по названию, которого вы не знаете.

Шаг 6. Технические требования над штампом

Текст над основной надписью студенты пролистывают, а преподаватели спрашивают именно про него: там лежит то, чего нет в графике. Технические требования по ГОСТ 2.316 размещают над штампом одной колонкой шириной не более 185 мм, нумеруют сквозной нумерацией, и между текстом и штампом ничего не вставляют. Порядок пунктов не произвольный: материал и термообработка, затем размеры и отклонения, затем покрытие, затем настройка и контроль. Типовые формулировки переводятся так:

• «HRC 45…50» — деталь калят, твёрдость проверяют по Роквеллу; значит, после термообработки её шлифуют.
• «Неуказанные предельные отклонения размеров: H14, h14, ±IT14/2» — все размеры без допусков идут по 14-му квалитету, то есть грубо.
• «Острые кромки притупить» — по всем рёбрам снимается заусенец, даже там, где фаска не нарисована.
• «Покрытие Ц6.хр» — цинкование 6 мкм с хроматированием; размеры на чертеже даны до покрытия.
• «Неуказанные литейные радиусы 3 мм, формовочные уклоны по ГОСТ 3212» — деталь литая, на модели есть уклоны, которых на чертеже не показали.

Мысленная сборка формы: как тренировать

Главный барьер у новичков не в знаках, а в пространственном переходе: две плоские проекции → один объёмный предмет. Навык ставится упражнениями, и они конкретные.

1. Достройка третьей проекции: даны вид спереди и сверху — строите вид слева. Классическое задание из любого сборника по инженерной графике, и именно оно ломает барьер: пока третья проекция не построена, вы не проверили, что деталь в голове собралась правильно.
2. Обратный ход — от проекций к изометрии: по трём видам от руки рисуете аксонометрию. Криво не важно; важно, что по каждому элементу придётся принять решение — выступ торчит вперёд или уходит вглубь.
3. Разбор по элементам: раскладываете деталь на простые тела — цилиндр, призма, конус, тор. «Цилиндр Ø40 длиной 60, из него вычли сквозное отверстие Ø20 и паз 10 мм» — это и есть прочитанная форма.
4. Реальные предметы: берёте в руки петлю или кронштейн и делаете эскиз в трёх видах. Направление обратное, соответствие тренируется то же, но ответ уже известен — и мозгу проще.

Самое полезное правило при разборе: любая точка детали присутствует на всех проекциях одновременно. Приложите линейку к характерной точке на главном виде и проведите вертикаль вниз — на виде сверху там обязана быть соответствующая точка. Не нашлась — вы неправильно поняли форму либо на одном из видов, либо на обоих.

Чтение сборочного чертежа: другая логика

Сборочный чертёж читают иначе: не восстанавливают форму, а разбирают устройство узла. Отправная точка — спецификация, отдельный документ на листах А4, а не сам чертёж. Её разделы идут в фиксированном порядке: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты — и по номеру позиции вы находите деталь на изображении.

1. По основной надписи и спецификации выясните название узла и назначение — «Клапан предохранительный», «Съёмник».
2. Прочитайте спецификацию целиком: сколько всего деталей, какие из них стандартные (болты, гайки, шайбы, штифты), какие оригинальные.
3. Найдите позиции на чертеже. Номера стоят на полках линий-выносок, шрифт номеров позиций на один-два размера крупнее размерных чисел на том же листе, а сами полки выстроены в колонку или строку — это правило облегчает поиск.
4. Разберитесь в соединениях: резьбовые, сварные, штифтовые, посадки с натягом. Соединения определяют, что и в каком порядке снимается.
5. Восстановите последовательность разборки — от крепежа наружу к корпусу внутрь. Это самый частый вопрос на защите по сборочному чертежу.
6. Поймите принцип работы: что относительно чего движется, куда идёт среда, что пружинит.

Размеры на сборочном другие по смыслу: габаритные, установочные (куда узел крепится), присоединительные (куда стыкуется) и справочные. Размеров для изготовления там нет — они на чертежах отдельных деталей. Состав и спецификация подробно — в статье про сборочный чертёж, а смежный документ с принципом действия изделия — в статье про чертёж общего вида.

Строительный план: что меняется

План этажа — это горизонтальный разрез здания на уровне примерно метра от пола, то есть по оконным и дверным проёмам. Читают его тоже сверху вниз по своей цепочке: сначала штамп и масштаб (обычно 1:100, у фрагментов и узлов — 1:50), затем координационные оси — буквы по одной стороне, цифры по другой, в кружках; они адрес каждого элемента, «колонна на пересечении Б/3». Дальше — отметки уровня в метрах с тремя знаками после запятой, где 0,000 обычно уровень чистого пола первого этажа, а всё, что ниже, идёт со знаком минус.

Дальше — размерные цепочки снаружи контура (проёмы, простенки, оси, габарит), толщины стен, экспликация помещений с площадями и маркировка проёмов вроде ОК-1 и Д-2 со ссылкой на ведомость. Комплект делится на марки листов: АР — архитектурные решения, КЖ — железобетонные конструкции, КМ — металлические, ВК — водопровод и канализация, и лист одной марки читают, держа рядом лист другой. Подробнее — в статье про строительный чертёж.

Упражнение: прочитай деталь за три минуты

Возьмите любой чертёж детали — из методички, из старой курсовой, — поставьте таймер на три минуты и ответьте вслух на десять вопросов. Именно вслух, словами, а не «ну я понял». После десяти деталей скорость вырастет вдвое, после тридцати средний чертёж читается за минуту.

Последний вопрос самый ценный: он заставляет видеть деталь частью механизма, а не набором линий. Ответ выводится из формы и точных размеров: отверстие с Ra 1,6 — деталь садится на вал; фланец с четырьмя отверстиями Ø9 — крепится болтами М8; резьба М20×1,5 на торце — в неё что-то вворачивается.

Пять мест, где студенты плывут на защите

На сдаче графической работы вопросы повторяются из года в год. Заготовьте ответы заранее — это буквально пять фраз.

1. «Почему здесь разрез, а не вид?» — У детали внутренние полости, на виде их пришлось бы показывать штриховыми линиями, а к невидимому контуру размеры не наносят. Разрез делает полости видимыми и размеры проставить позволяет.
2. «Почему разрез не обозначен буквами?» — Секущая плоскость совпадает с плоскостью симметрии детали, а разрез стоит на месте соответствующего вида; при этих условиях обозначение не требуется.
3. «Откуда взята база для размеров?» — За базу принят левый торец: по нему деталь устанавливают в приспособление, от него удобнее контролировать положение остальных элементов.
4. «Почему тут Ra 1,6, а у остальных 12,5?» — Это сопрягаемая поверхность, по ней деталь работает в соединении, поэтому её шлифуют; остальные свободные, хватает чернового точения.
5. «Что будет, если убрать этот размер?» — Элемент станет неопределённым, изготовить и проконтролировать его нельзя. При этом размерную цепь намеренно оставляют незамкнутой: один размер в цепочке свободный, чтобы допуски не суммировались.

Шестой, незаданный вопрос — по техническим требованиям. Фраза «неуказанные предельные отклонения по H14, h14, ±IT14/2, острые кромки притупить», сказанная самостоятельно, отличает того, кто чертёж делал, от того, кто его перерисовал. Типовые вопросы комиссии разобраны в отдельной статье про защиту.

Черчение было два года назад: маршрут восстановления за вечер

Инженерная графика была на первом курсе, сейчас четвёртый, в дипломе графический лист и его придётся защищать. Весь курс восстанавливать не нужно — хватает шести блоков, порядок именно такой.

Затем возьмите три чертежа разной сложности и прогоните по чек-листу из десяти вопросов выше. Если лист придётся ещё и чертить, добавьте полчаса на чертёжный шрифт — на нормоконтроле к надписям придираются чаще, чем к геометрии. И общая оговорка: якорный стандарт на изображения — ГОСТ 2.305, но оформление проверяют по методичке кафедры; рамку, толщины линий и заполнение штампа вузы уточняют под себя, и на защите ссылаются именно на методичку.

Частые ошибки при чтении

• Умножать размеры на масштаб. Размерные числа всегда истинные; масштаб влияет только на картинку.
• Читать вид слева отдельно от главного. Круг, квадрат и шестиугольник на одной проекции описывают десяток разных тел — форма определяется только парой видов.
• Считать незаштрихованную перемычку в разрезе отверстием. Чаще всего это ребро жёсткости вдоль плоскости разреза.
• Игнорировать знак шероховатости в правом верхнем углу. Он относится ко всем поверхностям, у которых свой знак не проставлен, — то есть к большинству.
• Путать справочный размер в скобках с обычным. По справочному деталь не изготавливают и не контролируют.
• На сборочном искать размеры для изготовления деталей. Их там нет и быть не должно — только габаритные, установочные и присоединительные.
• Не читать технические требования. Термообработка, покрытие и неуказанные отклонения живут только там.
