Условные обозначения на чертежах: все знаки с расшифровкой

Условные обозначения на чертежах — это знаки, которые заменяют собой целые фразы: вместо «отверстие круглое, диаметром тридцать миллиметров» на листе стоит Ø30. Ходовых знаков около семидесяти, но заучивать их по одному бессмысленно — любой попадает в одну из четырёх групп, и группа опознаётся по месту знака на листе. Перед размерным числом — форма и величина элемента (Ø, R, знак квадрата, s, конусность, уклон). После числа — точность размера (20H7, 20±0,1). На полке линии-выноски — обработка и запись элемента (Ra 1,6; «4 отв. Ø9»; катет сварного шва). В прямоугольной рамке со стрелкой — допуск формы или расположения. Ниже — четыре сводные таблицы со всеми ходовыми знаками, алгоритм опознания незнакомого обозначения и разбор десяти знаков, которые студенты путают чаще всего.

Как опознать незнакомый знак за минуту

Порядок действий, который выручает на защите, когда преподаватель тычет карандашом в чужой чертёж и спрашивает «а это что». Искать знак в справочнике с конца бесполезно — сначала сужают круг по месту на листе, и остаётся 5–10 кандидатов вместо семидесяти.

1. Посмотрите, к чему знак привязан. К размерной линии — это размерная группа. К линии контура через выноску со стрелкой — характеристика поверхности. К рамке со стрелкой в торец или на продолжение размерной линии — допуск формы или расположения.
2. Проверьте, есть ли рядом число и в каких единицах оно читается. Миллиметры без «мм» — линейный размер, микрометры — шероховатость, отношение вида 1:5 — конусность или уклон, дробь со степенью точности — квалитет.
3. Отделите буквы величин от букв стандартов. Одиночная латинская буква без числа (D, L, B, H, t, α) — это параметрическое обозначение по ГОСТ 2.321-84: так подписывают размеры, значения которых вынесены в таблицу параметров или в формулу.
4. Загляните в правый верхний угол и в текст над штампом. Знак, который вы не находите у изображения, часто стоит там один раз на весь лист: неуказанная шероховатость, покрытие, термообработка, требования к сварке.
5. Сверьтесь с основной надписью. Литера «СБ» в обозначении говорит, что перед вами сборочный чертёж, а на нём появляется свой набор знаков — позиции, швы, сведения о смазке, которых на чертеже детали не бывает.

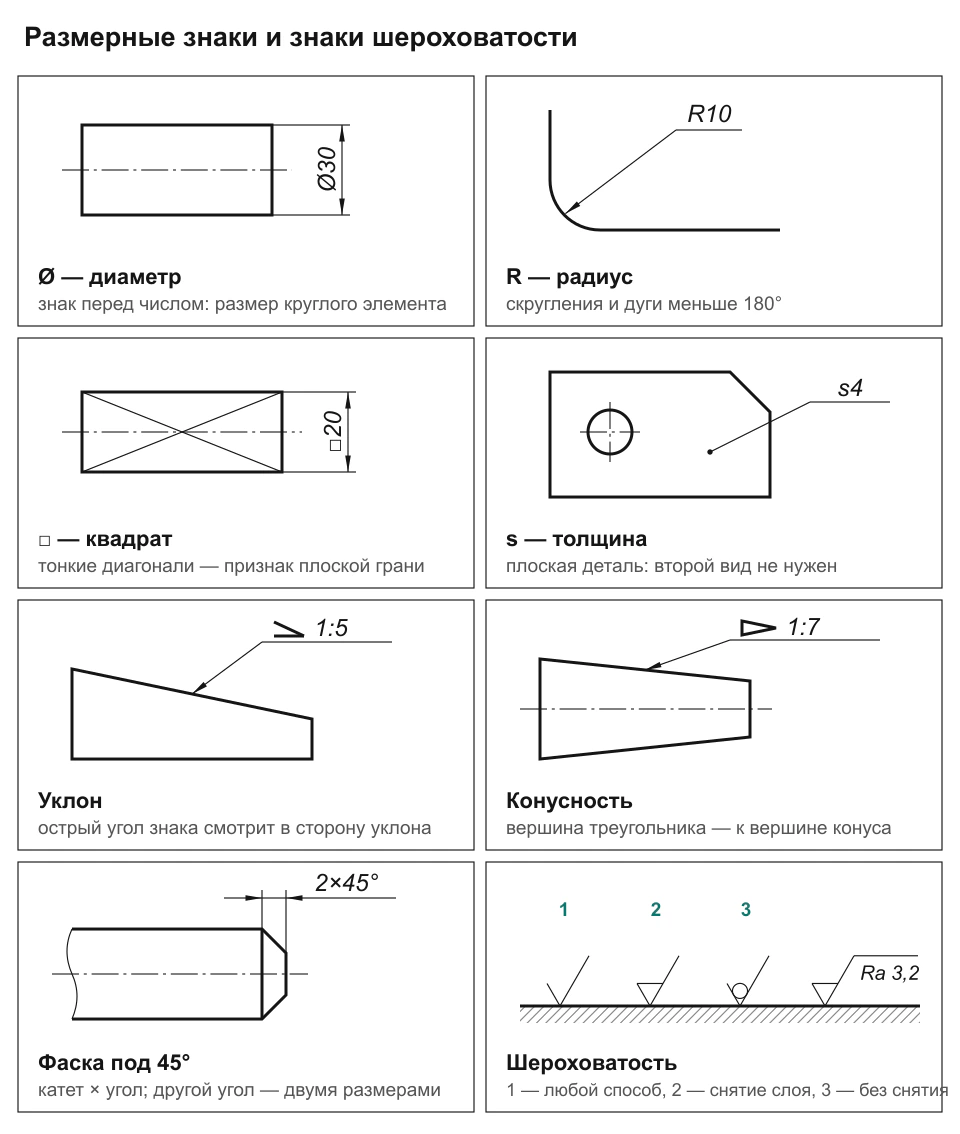

Размерные знаки: Ø, R, квадрат, толщина s, конусность, уклон

Три вещи из этой таблицы дают больше всего правок на нормоконтроле. Первая — высота знака: знак квадрата делают в 0,7 высоты размерного числа, а не в полную, и ставят его только на том изображении, где квадрат виден как линия, а не как квадрат. Вторая — направление знаков конусности и уклона: острый угол знака конусности смотрит в сторону вершины конуса, острый угол знака уклона — в сторону понижения линии. Развёрнутый знак читается как другая деталь, и это ошибка геометрии, а не оформления. Третья — звёздочка: справочный размер без строки «* Размеры для справок» над основной надписью превращается в обычный размер, который производство обязано выдержать.

Буквы s и l живут по отдельному правилу: их пишут на полке линии-выноски у деталей, изображённых в одной проекции, — плоская прокладка или лист не требуют второго вида, если рядом стоит s2. Единицы измерения на поле чертежа не пишут вообще: миллиметры подразумеваются, а градусы, минуты и секунды указывают знаком. Подробные разборы соседних тем: радиус и диаметр на чертеже — когда Ø, а когда R и как выносят мелкие окружности, фаска и толщина на чертеже — записи 2×45° и s4, нанесение размеров — расстояния между размерными линиями, базы и цепочки.

Поверхность и обработка: резьба, шероховатость, покрытие, штриховка

Резьбу опознают по первой букве, и она же задаёт, что значит число рядом. У M и Tr число — диаметр в миллиметрах, у G — условный проход трубы в дюймах, поэтому G1/2 нельзя мерить штангенциркулем и получить 12,7 мм: наружный диаметр такой резьбы около 21 мм. Второе рабочее правило: крупный шаг метрической резьбы в обозначении не пишут, мелкий — пишут обязательно. Запись M20 и M20×1,5 означают разные детали, и гайка от одной на другую не наворачивается.

У шероховатости числа читаются в микрометрах, и параметры Ra и Rz не взаимозаменяемы: одна и та же поверхность даёт по ним разные числа, поэтому требование Ra 3,2 строже, чем выглядит рядом с Rz 3,2. Знак без перекладины оставляет способ обработки на усмотрение технолога, знак с перекладиной запрещает получить поверхность литьём или штамповкой — её обязаны точить, фрезеровать или шлифовать. Подробности: обозначение резьбы, шероховатость на чертеже, материалы и штриховка, отверстия и соединения.

Допуски: отклонения, квалитеты и рамка со стрелкой

Точность на чертеже задают тремя способами, и они не заменяют друг друга. Числовой: 20±0,1 или 20 с двумя отклонениями столбиком — деталь годна, пока размер внутри вилки. Буквенно-цифровой: 20H7, где буква — положение поля допуска, а число — квалитет, то есть степень точности; прописная буква означает отверстие, строчная — вал. Отсюда сразу читается посадка: запись Ø20H7/h6 в сборочном узле — это отверстие H7 и вал h6, то есть соединение без зазора и натяга по номиналу. Третий способ — рамка допуска, и вот её на учебных листах чаще всего читают неправильно.

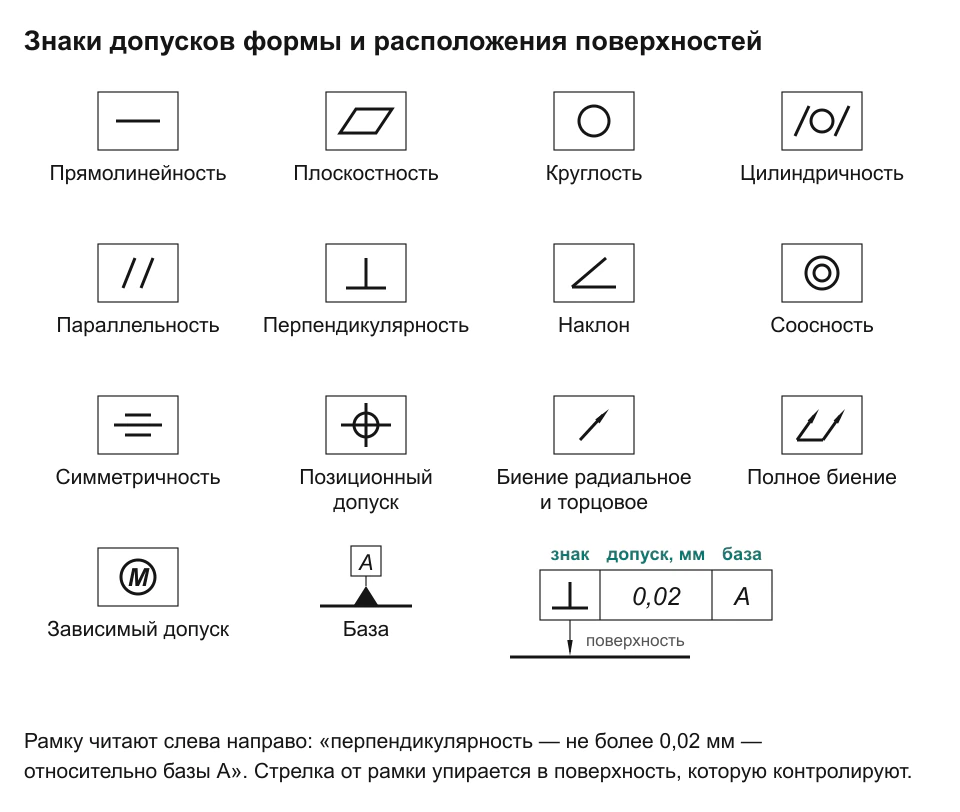

Рамку делят на части: в первой знак вида допуска, во второй числовое значение в миллиметрах, в третьей и дальше — буквы баз. Сама база обозначается зачернённым равносторонним треугольником на контуре поверхности, от которого ведётся отсчёт. Ключевая деталь: куда упирается стрелка рамки. Если она стоит на контурной линии или выносной — допуск относится к поверхности; если на продолжении размерной линии — к оси или плоскости симметрии элемента. Одна и та же рамка «соосность 0,02 А» в этих двух положениях задаёт разные требования.

Две подсказки для чтения этой таблицы. Радиальное и торцовое биение обозначают одним и тем же знаком — наклонной стрелкой; какое именно биение задано, читается только по тому, к какой поверхности ведёт стрелка рамки: к цилиндрической — радиальное, к торцу — торцовое. И вторая: знаки Ø или T внутри рамки перед числом означают, что поле допуска цилиндрическое или задано в диаметральном выражении, — это не размер, а форма зоны, в которой должна лежать ось. Самая частая правка нормоконтроля здесь — рамка допуска расположения без буквы базы: параллельность, перпендикулярность и соосность «ни относительно чего» не проверяются в принципе.

Прочие знаки: разрезы, выносные элементы, позиции, сварные швы

У сварных швов сторона решает всё: одно и то же обозначение над полкой и под полкой описывает разные швы, и переносить его вниз «чтобы поместилось» нельзя. Видимый шов рисуют сплошной основной линией, невидимый — штриховой, а точки видимых швов обозначают знаком «плюс». Номера позиций на сборочном чертеже пишут шрифтом на один-два размера крупнее размерных чисел и выстраивают в колонку или строку по кромке листа — россыпь позиций по всему полю читается как ошибка компоновки, даже если полки проведены верно.

На строительных и электрических чертежах набор знаков другой: планы этажей используют графические обозначения окон, дверей, лестниц и санитарного оборудования по ГОСТ 21.201-2011, а схемы — обозначения элементов цепи. Искать резистор в машиностроительных стандартах бесполезно, и наоборот. Соседние разборы по машиностроительному листу: линии на чертеже — толщина и назначение каждого типа, виды, разрезы и сечения — откуда берётся надпись А—А, сборочный чертёж — позиции и спецификация, как читать чертежи — порядок разбора незнакомого листа, основная надпись — что стоит в графах штампа.

Десять знаков, которые путают чаще всего

1. Ø и R. Полную окружность и дугу больше половины размеряют диаметром, дугу меньше половины — радиусом. R25 на шейке вала вместо Ø50 — правка, которую нормоконтроль ставит не глядя.
2. s и s. Строчная s перед числом на выноске — толщина детали, а та же буква в стандарте на линии — толщина сплошной основной линии. Третий смысл рядом: катет сварного шва обозначают буквой K, не s.
3. H7 и h7. Прописная буква — отверстие, строчная — вал. Перепутанный регистр в записи Ø20H7 превращает деталь в ответную к ней и рушит всю посадку узла.
4. Ra и Rz. Это разные параметры, а не разные единицы. Требование Ra 3,2 и требование Rz 3,2 задают разное качество поверхности, и ставить их «на выбор» нельзя.
5. Конусность и уклон. Оба знака угловые, оба идут с отношением вида 1:5. Конусность относится к телу вращения целиком, уклон — к одной наклонной стороне; при одном и том же отношении угол получается вдвое разный.
6. M и M в кружке. Первая — метрическая резьба перед диаметром, вторая — знак зависимого допуска внутри рамки, после числа или буквы базы.
7. Кружок у знака шероховатости и кружок на изломе выноски. Первый означает поверхность без снятия слоя, второй — сварной шов по замкнутому контуру.
8. Звёздочка у размера и звёздочка в тексте. У размера она означает «размер для справок» и требует строки над штампом; в технических требованиях звёздочкой помечают сноску к пункту.
9. Ø перед размером и Ø внутри рамки допуска. В первом случае это диаметр элемента, во втором — форма поля допуска: зона, в которой должна лежать ось, цилиндрическая, а не плоская.
10. Буква у стрелки и буква в рамке. Буква со стрелкой у контура задаёт направление взгляда для вида, буква в третьей части рамки допуска указывает базу. Одна и та же «А» на листе может означать и то, и другое — различают по тому, есть ли зачернённый треугольник.

На что ссылаться в пояснительной записке

Якорный стандарт по теме один — ГОСТ 2.307-2011: именно он задаёт знаки Ø, R, квадрата, толщины и уклона и правила их простановки. Остальные нужны точечно, когда в работе есть соответствующий элемент. Ссылку в записке ставят на тот стандарт, чьи знаки реально стоят на вашем листе, а не весь список подряд — и в любых частностях методичка кафедры главнее стандарта.

Частые ошибки

• После размерных чисел написано «мм». Единицы на поле чертежа не указывают, исключение — градусы, минуты и секунды.
• Знак Ø пропущен на полке выноски, хотя на размерной линии он стоит. Без знака число читается как длина.
• Знаки нарисованы от руки инструментами примитивов и на каждом изображении разного размера: высота знака привязана к высоте размерного числа, а не к масштабу картинки.
• Рамка допуска расположения без базы или база обозначена стрелкой вместо зачернённого треугольника.
• Шероховатость продублирована: знак стоит и у контура, и в правом верхнем углу без скобок, из-за чего требование читается дважды и по-разному.
• Обозначение сварного шва перенесено под полку выноски «чтобы не мешало» — это уже шов с другой стороны соединения.
• Справочный размер помечен звёздочкой, а строки «* Размеры для справок» над основной надписью нет.
• Знак конусности или уклона развёрнут не в ту сторону: острый угол обязан смотреть к вершине конуса или в сторону понижения.
• Номера позиций разбросаны по полю сборочного чертежа вместо колонки и набраны тем же шрифтом, что и размеры.

Каждая группа знаков разобрана у нас отдельно и подробнее: радиус и диаметр, фаска и толщина, нанесение размеров, обозначение резьбы, шероховатость, материалы и штриховка, отверстия и соединения, линии на чертеже, виды, разрезы и сечения, масштабы, форматы, чертёжный шрифт и основная надпись. Что проверяют на сдаче листа — в статье «Что такое нормоконтроль». Нужен готовый лист или правка по замечаниям преподавателя: чертежи на заказ, решение задач.
