Виды, разрезы и сечения на чертеже: правила и обозначения

Чем разрез отличается от сечения, спрашивают на каждой сдаче графической работы, и ответ короткий: разрез показывает фигуру в секущей плоскости плюс всё, что расположено за этой плоскостью, а сечение — только фигуру, попавшую в саму плоскость, и ничего больше. Оба изображения строят по ГОСТ 2.305-2008 вместе с третьим типом — видом, то есть изображением видимой части поверхности предмета со стороны наблюдателя. Основных видов шесть: спереди (главный), сверху, слева, справа, снизу, сзади. Ниже — как виды располагают и обозначают, чем ступенчатый разрез отличается от ломаного, по какому правилу соединяют половину вида с половиной разреза и когда надпись А—А не нужна вовсе.

Про версию стандарта: якорный документ — ГОСТ 2.305-2008, в методичках нередко стоит ГОСТ 2.305-68. Правила, о которых речь ниже, в обеих редакциях совпадают; ссылаться нужно на ту версию, которая названа в вашей методичке.

Вид, разрез, сечение: разница в одной таблице

Шесть основных видов и их расположение

Расположение кажется вывернутым — вид слева ставят справа, вид сверху снизу, — но логика простая: предмет мысленно помещают внутрь куба, проецируют на его грани и разворачивают грани в одну плоскость. Пока виды стоят в проекционной связи, их не подписывают: стандарт прямо запрещает надписи вроде «Вид сверху» в этом случае. Подпись появляется только тогда, когда связь нарушена.

Сколько видов делать — столько, сколько нужно для однозначного чтения формы, и ни одним больше; стандарт формулирует это как наименьшее количество изображений. Рабочие ориентиры: деталь-тело вращения (вал, втулка, штуцер) — один вид плюс сечения; корпусная деталь — три вида; плоская деталь из листа — один вид, а толщину задают размером с буквой s перед числом (s5), второе изображение для этого не нужно. Лишний вид, повторяющий уже показанное, на нормоконтроле снимают так же, как недостающий.

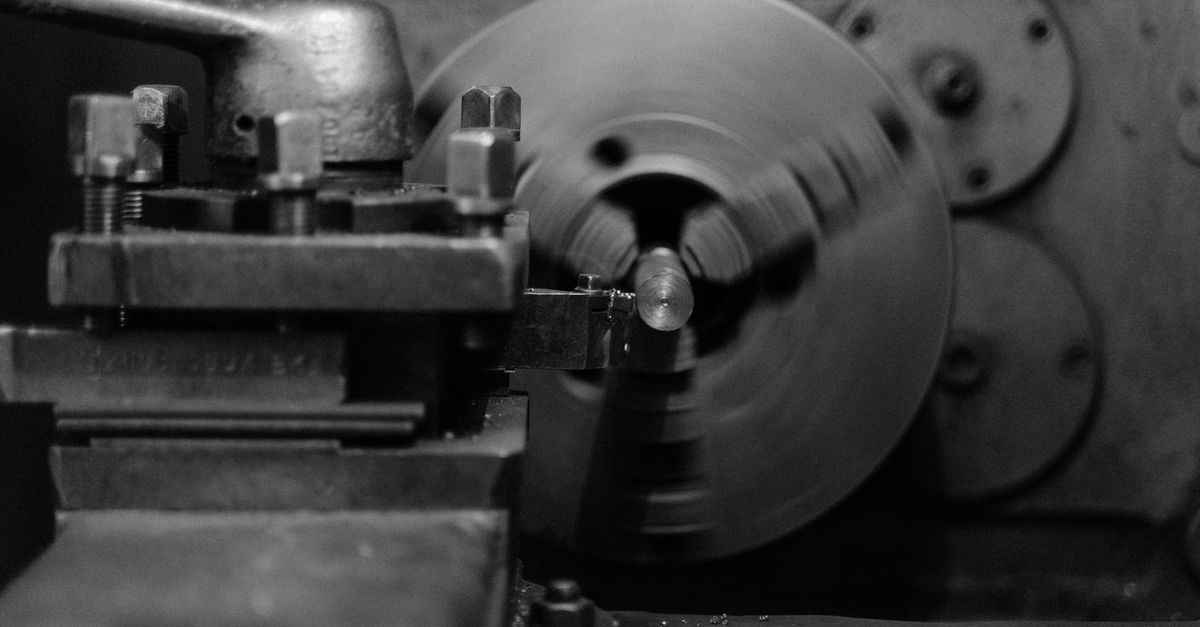

Главный вид выбирают не по красоте компоновки, а по двум признакам: он даёт наиболее полное представление о форме и по возможности соответствует положению детали при обработке. Вал кладут горизонтально — так он стоит в токарном станке; корпус ориентируют так, как он стоит в сборке. Вертикально поставленный вал — типовая правка преподавателя на первом просмотре.

Вид по стрелке, местный и дополнительный вид

Если изображение смещено и стоит не в проекционной связи, направление взгляда указывают стрелкой, а над стрелкой и над самим изображением наносят одну и ту же прописную букву. По стандарту достаточно одной буквы — «А»; запись «Вид А» часть методичек допускает, поэтому здесь смотрите свою. Буквы присваивают по алфавиту, без повторений и пропусков, и делают их крупнее размерных чисел: при размерных числах шрифтом 3,5 мм буквы обозначений берут 7 мм — иначе они теряются среди размеров. Полная раскладка высот по надписям листа — в статье «Чертёжный шрифт по ГОСТ 2.304».

• Местный вид — изображение отдельного ограниченного участка поверхности. Его ограничивают линией обрыва (сплошной волнистой) либо оставляют без границы, если участок замкнут сам по себе. Смысл в экономии: чтобы показать одну проушину или площадку под ключ, полный вид слева не нужен.
• Дополнительный вид — проекция на плоскость, не параллельную ни одной из основных. Его берут, когда наклонная стенка или фланец на основных видах проецируются с искажением и по ним нельзя проставить истинные размеры.
• Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и букву не наносят — обозначение нужно только смещённому.
• Повёрнутый для компактной укладки дополнительный вид получает к букве условный графический знак «повёрнуто» — кружок со стрелкой; при необходимости рядом указывают угол поворота.

Разрезы: классификация

Фронтальный и профильный — частные случаи вертикального разреза (секущая плоскость перпендикулярна горизонтальной плоскости проекций), ступенчатый и ломаный — сложные разрезы, у которых плоскостей несколько. Отдельное деление — по направлению относительно длины предмета: продольный идёт вдоль, поперечный поперёк. Местный разрез не заменяет вид целиком: он вскрывает деталь в одном месте и отделяется от остального изображения сплошной волнистой линией или линией с изломом.

Обозначение А—А и когда его можно не ставить

Положение секущей плоскости показывают разомкнутой линией — двумя толстыми штрихами длиной 8–20 мм, которые не пересекают контур изображения. На расстоянии 2–3 мм от наружных концов штрихов ставят стрелки направления взгляда, у стрелок — одинаковые прописные буквы. Сам разрез подписывают двумя буквами через тире: А—А. В машиностроительном чертеже слово «Разрез» перед буквами не пишут; в строительных чертежах принята другая форма — разрезы там обозначают цифрами, надпись выглядит как 1—1.

Обозначение не нужно вовсе, если совпали три условия: секущая плоскость совпадает с плоскостью симметрии предмета в целом; разрез расположен в непосредственной проекционной связи, то есть на месте соответствующего вида; между ним и этим видом нет других изображений, и всё находится на одном листе. Это самый частый случай учебного чертежа — фронтальный разрез по оси симметрии на месте главного вида: ни разомкнутой линии, ни стрелок, ни надписи. Стоит сместить разрез на свободное поле или провести плоскость мимо оси симметрии — обозначение становится обязательным.

Проверка направления, которая занимает пять секунд: стрелки должны смотреть в ту сторону, откуда вы смотрите на разрез. Если стрелки направлены вправо, разрез строится так, как деталь видна справа; развёрнутое зеркально изображение — вторая по частоте ошибка после лишней штриховки, и её всегда видно по несовпадению с видом сверху.

Ступенчатый и ломаный разрезы

В ступенчатом разрезе секущие плоскости параллельны: их проводят через элементы, лежащие на разных уровнях, и условно совмещают в одну плоскость — после чего разрез оформляют как простой. Главное правило, которое нарушают чаще всего: линии, разделяющие соседние участки на месте ступеньки, на изображении не показывают. Появившийся на разрезе вертикальный «шов» между плоскостями означает, что стандарт не читали. Разомкнутая линия при этом имеет перегибы, и в местах перегиба ставят такие же толстые штрихи.

В ломаном разрезе секущие плоскости пересекаются. Наклонную плоскость условно поворачивают до совмещения с основной, поэтому попавшие в неё элементы изображаются в натуральную величину, без искажения. Ловушка здесь одна, и на ней проваливают задание: элементы, расположенные за секущей плоскостью, не поворачивают — их вычерчивают так, как они проецируются на плоскость совмещения. Студент, повернувший вместе с плоскостью всю деталь, получает разрез, который не сходится с видом сверху ни одним размером.

Половина вида и половина разреза

Для симметричной детали половину вида соединяют с половиной разреза на одном изображении: наружная форма и внутреннее устройство читаются сразу, а место на листе экономится. Правила соединения:

• Разделяющая линия — ось симметрии, тонкая штрихпунктирная; волнистая линия в этом случае не нужна.
• Разрез располагают справа от вертикальной оси симметрии и снизу от горизонтальной.
• Невидимый контур на половине вида не показывают: то, что уже раскрыто разрезом, штриховыми линиями не дублируют.
• Размеры внутренних элементов выносят со стороны разреза, наружных — со стороны вида.
• Размерную линию, пересекающую ось, обрывают чуть дальше оси и оставляют одну стрелку — со стороны разреза.

Отдельный случай, на котором теряют баллы даже аккуратные работы: на ось симметрии попала проекция ребра. Тогда границей служит не ось, а сплошная волнистая линия, проведённая так, чтобы ребро осталось видимым целиком. Наружное ребро — волнистую сдвигают в сторону разреза, внутреннее (видимое только в разрезе) — в сторону вида. Соединяют при этом уже не половину с половиной, а часть вида с частью разреза, и это законный вариант, а не отступление от стандарта.

Сечения: вынесенные и наложенные

• Вынесенное сечение — предпочтительный вариант: контур обводят сплошной основной линией и размещают на свободном поле, на продолжении линии сечения или в разрыве между частями одного вида.
• Наложенное сечение чертят прямо на виде: контур — сплошной тонкой линией, причём контур самого вида в этом месте не прерывают.
• Симметричное сечение на продолжении линии сечения не обозначают: ось показывают тонкой штрихпунктирной линией, буквы и стрелки не ставят, разомкнутую линию не проводят.
• Несимметричное сечение в разрыве вида или наложенное: разомкнутую линию со стрелками проводят, но буквами не обозначают.
• Если секущая плоскость проходит через ось отверстия или углубления, ограниченного поверхностью вращения, контур этого отверстия показывают полностью — то есть изображение выполняют по правилам разреза.
• Сечение распалось на отдельные не связанные части — признак того, что нужен разрез, а не сечение.

Практический критерий выбора: сечение берут, когда нужна форма материала в одном месте — паз на валу, профиль спицы, форма ребра; разрез — когда нужно внутреннее устройство детали целиком. Три-четыре сечения по длине вала заменяют лишний вид и читаются быстрее него.

Штриховка: 45°, шаг и что не штрихуют

Штриховку задаёт ГОСТ 2.306-68: металлы штрихуют наклонными параллельными линиями под 45° к линии контура, к оси изображения или к линиям рамки чертежа. Если при 45° штриховка совпадёт по направлению с контуром или осевыми линиями, берут 30° или 60°. Расстояние между линиями — от 1 до 10 мм; для учебного листа рабочий шаг 2–3 мм.

• Все сечения одной детали на всех изображениях листа штрихуют в одну сторону и с одинаковым шагом — по этому признаку деталь опознают на сборочном чертеже.
• Смежные детали в сборке различают встречным наклоном штриховки, другим шагом или сдвигом штрихов.
• Узкие площади шириной менее 2 мм допускается зачернять, оставляя между смежными сечениями просветы не менее 0,8 мм.
• Рёбра жёсткости, тонкие стенки и спицы маховиков и шкивов при продольном разрезе рассекают, но не штрихуют.
• Крепёж и сплошные тела — болты, винты, заклёпки, шпонки, штифты, непустотелые валы и шпиндели, рукоятки — в продольном разрезе показывают нерассечёнными; шарики не рассекают никогда. Как при этом ведёт себя штриховка у резьбы, разобрано в статье обозначение резьбы на чертеже.

Разрез в Компас-3D и AutoCAD

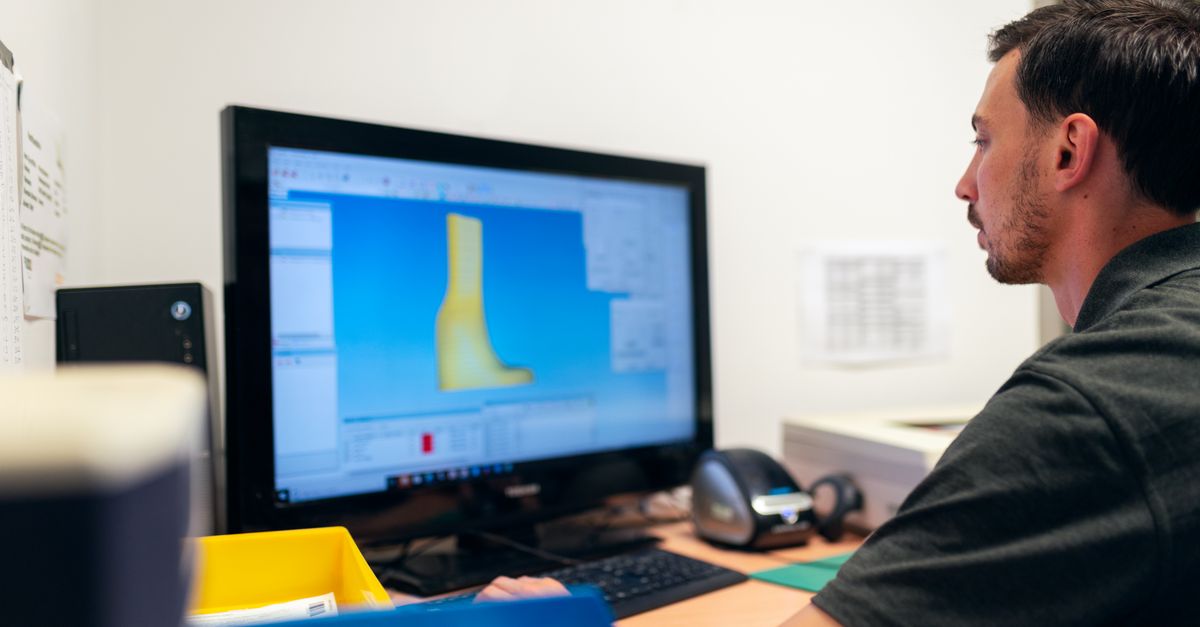

В Компас-3D разрез не рисуют вручную: на виде проводят линию разреза (панель обозначений), затем командой создания разреза или сечения получают ассоциативное изображение — оно перестраивается вместе с моделью и получает подпись А—А автоматически. Если разрез идёт по плоскости симметрии и стоит на месте главного вида, обозначение отключают в свойствах вида — стандарту это соответствует. Штриховка появляется по материалу, назначенному детали; шаг и угол правят в свойствах штриховки, а не дорисовывают линиями.

В AutoCAD плоский разрез штрихуют командой ШТРИХ образцом ANSI31 — это и есть 45°. Шаг задаёт поле масштаба, и типовая ошибка — оставить масштаб по умолчанию на чертеже в 1:2 или 1:5: штриховка либо превращается в сплошную заливку, либо даёт две линии на всё сечение. Делайте штриховку ассоциативной, чтобы она перестраивалась при правке контура, и выносите её на отдельный слой с тонким весом линии: контур сечения обязан остаться толще штриховки. Какие толщины назначать слоям — в статье «Линии на чертеже».

Частые ошибки

• В разрезе оставлены штриховые линии невидимого контура — то, что вскрыто разрезом, уже видимо.
• Штриховка не под 45° или разного шага на двух изображениях одной детали.
• Ребро жёсткости заштриховано при продольном разрезе.
• Разрез по плоскости симметрии, стоящий в проекционной связи, подписан «А—А» — обозначение здесь лишнее.
• Смещённый разрез остался без разомкнутой линии, стрелок и букв.
• Стрелки направления взгляда развёрнуты в обратную сторону, изображение получилось зеркальным.
• На ступенчатом разрезе показана линия перехода между секущими плоскостями.
• В ломаном разрезе повёрнута вся деталь, включая элементы за секущей плоскостью.
• Половина разреза расположена слева от вертикальной оси симметрии.
• Сечение выполнено как разрез: за плоскостью дорисованы линии, которых плоскость не касалась.
• Буквы обозначений набраны шрифтом размерных чисел и теряются на листе.
