Виды на чертеже: основные, дополнительные, местные

Основных видов на чертеже шесть: спереди (он же главный), сверху, слева, справа, снизу и сзади. Предмет мысленно помещают внутрь куба, проецируют на его шесть граней и разворачивают грани в плоскость листа — так задаёт ГОСТ 2.305-2008. Отсюда расположение, которое кажется вывернутым: вид слева стоит справа от главного, вид сверху — под ним. Реальной детали столько видов почти никогда не нужно: валу хватает одного, плоской детали из листа — тоже одного, корпусу — обычно трёх. Ниже — как выбирают главный вид, по какому правилу считают минимально достаточное число изображений, когда над видом появляется буква со стрелкой, чем дополнительный вид отличается от местного и что делать с наклонной стенкой, которая на основных видах искажается.

Стандарт допускает и второе положение вида сзади — рядом с видом справа, то есть в левой части листа. Это не вольность: у детали с развитой задней стенкой такая раскладка экономит место и сохраняет читаемость. Пока все виды стоят в проекционной связи, названия над ними не пишут — стандарт прямо это запрещает. Надпись «Вид сверху» над видом, стоящим под главным, — самая массовая правка на первом просмотре графической работы.

Европейская и американская системы: почему у импортного чертежа виды переставлены

ЕСКД работает по методу первого угла — его же называют европейской системой. Именно поэтому вид слева оказывается справа: грань куба разворачивается наружу, за деталь. В США, Канаде и Японии принят метод третьего угла (американская система), где виды раскладывают в ту сторону, откуда смотрят: вид слева — слева, вид сверху — сверху.

Практический смысл этого для студента появляется в двух ситуациях: при разборе чертежа из зарубежного каталога и при работе в САПР с англоязычным шаблоном, где метод проецирования задан в свойствах чертежа. Признак метода — маленький значок из двух проекций усечённого конуса рядом с основной надписью: у первого угла окружность стоит слева от трапеции, у третьего — справа. Смешивать два метода на одном листе нельзя, и переносить компоновку с американского чертежа в свою работу — тоже: получится деталь, зеркальная замыслу. Если шаблон в SolidWorks или Autodesk Inventor настроен на третий угол, виды нужно перестроить до простановки размеров, а не после.

Главный вид: два критерия выбора

Главный вид — не тот, который красивее ложится на лист. Стандарт формулирует требование так: предмет располагают относительно фронтальной плоскости проекций, чтобы изображение давало наиболее полное представление о форме и размерах. На практике к этому добавляется второй критерий — рабочее или технологическое положение детали.

• Тела вращения (валы, втулки, штуцеры, оси) кладут горизонтально, осью параллельно основной надписи, — так деталь стоит в токарном станке. Вертикально поставленный вал — типовое замечание преподавателя.

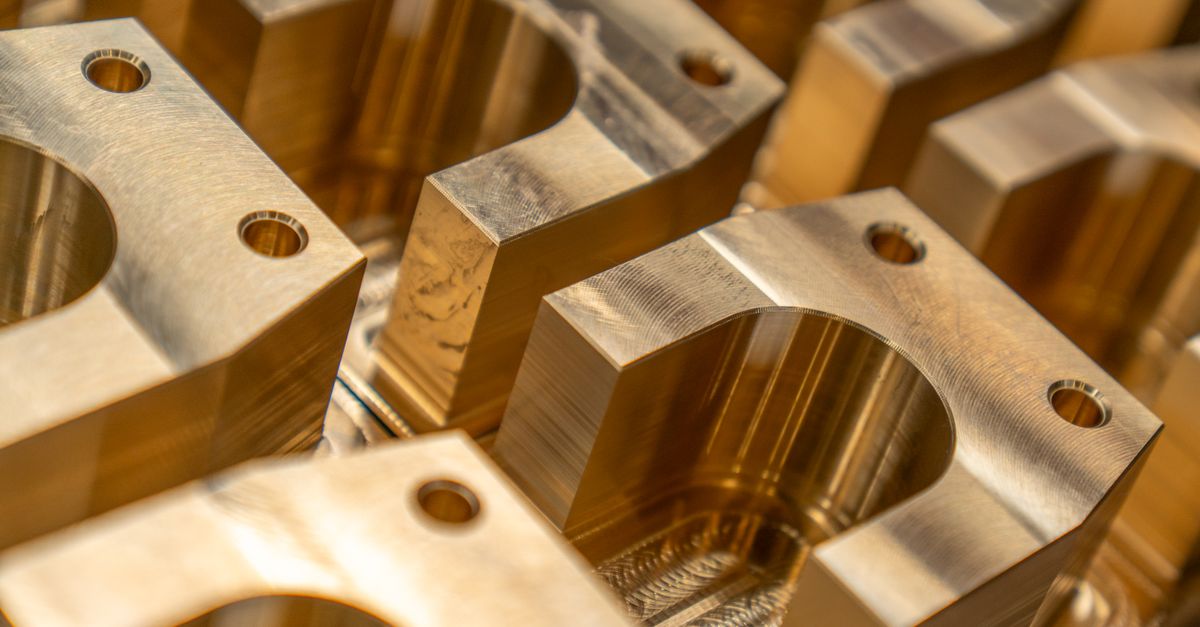

• Корпусные и литые детали ориентируют так, как они стоят в собранном узле: опорной плоскостью вниз.
• Детали, получаемые гибкой из листа, показывают в положении после гибки, а развёртку дают отдельным изображением.
• Если деталь одинаково информативна в двух положениях, выбирают то, где меньше невидимых контуров: каждая штриховая линия — это лишняя работа по чтению чертежа.

Проверка выбора занимает минуту и экономит перечерчивание: закройте на эскизе все виды, кроме главного, и попробуйте назвать деталь и её назначение. Если по одному изображению непонятно, крышка это или фланец, главный вид выбран неудачно — разверните деталь и повторите. Второй признак ошибки: на главном виде почти нет размеров, а все они уехали на вид сверху. Размеры тянутся к тому изображению, где элемент читается яснее всего, поэтому пустой от размеров главный вид означает, что за главный взято не то.

Сколько видов нужно детали

Стандартная формулировка — количество изображений должно быть наименьшим, но достаточным для полного представления о предмете. Формулировка честная, но студенту от неё мало пользы, поэтому вот рабочая раскладка по типам деталей.

Механизм сокращения числа видов — условные знаки при размерах. Знак Ø перед числом означает, что элемент круглый, и второй вид для доказательства этого не нужен: вал с размерами Ø30, Ø45, Ø25 читается однозначно с одного изображения. Знак квадрата перед размером сообщает, что сечение квадратное. Буква s перед числом (запись s5) задаёт толщину плоской детали — вид слева ради пяти миллиметров не чертят. Знак R задаёт скругление. Каждый такой знак стоит одного вида, и на защите вопрос «почему у вас один вид?» закрывается ссылкой на них.

Проекционная связь и построение третьего вида

Проекционная связь — это то, что удерживает виды на местах: высота на главном виде и на виде слева одинакова и меряется по горизонтальным линиям связи; ширина на главном виде и на виде сверху совпадает по вертикальным. Третья величина — глубина — переносится с вида сверху на вид слева, и вот здесь чаще всего разъезжается чертёж.

Классический приём переноса — постоянная прямая чертежа: из точки пересечения осей проекций проводят тонкую линию под углом 45°, глубину с вида сверху ведут горизонтально до этой прямой, а от неё вертикально вверх — на вид слева. Второй способ, быстрее на бумаге: замерить глубину циркулем от общей вертикальной оси и отложить на виде слева от той же базы. Оба дают одинаковый результат, но у второго нет накопления погрешности от лишних линий.

• Одна база на все виды. Глубину отсчитывают от одной и той же грани детали, а не от края изображения: сдвиг базы даёт вид слева, который сходится по высоте, но не сходится по отверстиям.
• Отверстия и пазы переносят по центрам, а не по крайним точкам — так меньше промахов на симметричных деталях.
• Расстояние между видами оставляйте 30–40 мм: этого хватает на две цепочки размеров и обозначения. Плотно составленные виды приходится раздвигать уже после простановки размеров, то есть перечерчивать.
• Линии связи проводят тонкими и стирают после построения — на готовом листе их быть не должно. Про толщины и назначение каждого типа линий — в статье линии на чертеже.

Когда вид подписывают буквой: вид по стрелке

Как только изображение уходит с законного места — сдвинуто на свободное поле, перенесено на другой лист или отделено от главного другими изображениями — проекционная связь рвётся, и вид нужно обозначить. Правило одно: у соответствующего изображения ставят стрелку, показывающую направление взгляда, а над стрелкой и над самим видом наносят одну и ту же прописную букву.

• Буквы берут по алфавиту, без повторений и, как правило, без пропусков — счёт сквозной по всем листам чертежа. Не используют Й, О, Х, Ъ, Ы, Ь: их легко спутать с цифрами и знаками.
• Буквы обозначений делают крупнее размерных чисел — при размерах шрифтом 3,5 мм берут 7 мм. Мелкая буква теряется в размерной цепочке. Раскладка высот по всем надписям листа — в статье чертёжный шрифт по ГОСТ 2.304.
• По стандарту достаточно одной буквы над изображением — «А». Запись «Вид А» часть методичек допускает, поэтому здесь ориентируйтесь на свою кафедру.
• Стрелку ставят у того изображения, откуда смотрят, и упирают её в контур или проводят рядом с ним; буква пишется над стрелкой, всегда горизонтально, как бы стрелка ни была повёрнута.

Дополнительный вид

Дополнительный вид — проекция на плоскость, не параллельную ни одной из основных граней куба. Нужен он ровно в одном случае: у детали есть наклонный элемент — фланец, прилив, лапа, скошенная стенка, — который на всех шести основных видах проецируется с искажением, и истинных размеров по нему не снять.

• Плоскость дополнительного вида ставят параллельно наклонному элементу, тогда он изображается в натуральную величину.
• Если дополнительный вид стоит в непосредственной проекционной связи с изображением, от которого он построен, стрелку и букву не наносят — обозначение нужно только смещённому.
• Смещённый дополнительный вид обозначают так же, как вид по стрелке: стрелка с буквой у основного изображения, та же буква над дополнительным.
• Дополнительный вид разрешается повернуть для компактной укладки на листе. Тогда к букве добавляют условный графический знак «повёрнуто» — кружок со стрелкой; при необходимости рядом указывают угол поворота.
• На дополнительном виде показывают только сам наклонный элемент, ограничивая изображение линией обрыва, — тянуть за ним всю деталь не нужно.

Грабли, на которые наступают почти все: дополнительный вид построен правильно, а размеры на него не перенесены — они остались на искажённой проекции основного вида. Смысл дополнительного вида именно в размерах: если истинная длина фланца и межцентровое расстояние отверстий стоят не на нём, вид можно было не строить. Второй промах — потерянный знак «повёрнуто». Без него читающий чертёж считает, что вид стоит в направлении стрелки, и получает деталь с элементом, развёрнутым на 30–40°.

Местный вид

Местный вид — изображение отдельного ограниченного участка поверхности. Его берут, когда полный вид нужен ради одного элемента: проушины, площадки под ключ, паза, единственного отверстия в боковой стенке. Вместо вида слева на четверть листа чертят кусок размером со спичечный коробок.

• Границей служит сплошная волнистая линия обрыва — по возможности в наименьшем размере. Если участок ограничен собственным контуром (замкнутая бобышка, отдельный прилив), линию обрыва не проводят.
• Обозначают местный вид как вид по стрелке: стрелка с буквой у основного изображения, та же буква над местным. Если он стоит в проекционной связи и не отделён другими изображениями, обозначение не требуется.
• Местный вид располагают рядом с тем элементом, к которому он относится, — искать его по листу читатель не должен.

Чем местный вид отличается от выносного элемента, спрашивают на каждой защите. Разница в задаче: местный вид показывает участок в том же масштабе, что и остальной чертёж, просто без лишнего окружения. Выносной элемент — это увеличенное изображение мелкой части (канавки, фаски, профиля резьбы), обычно в масштабе 2:1, 4:1 или 5:1, и его помечают замкнутой тонкой линией с буквой, а над самим изображением пишут букву и масштаб — например, «А (4:1)». Масштаб выносного элемента может не совпадать с масштабом чертежа, и это законно; какие масштабы вообще разрешены, разобрано в статье масштабы чертежей по ГОСТ 2.302.

Упрощения, которые сокращают работу

• Симметричное изображение допускается вычерчивать наполовину или чуть больше половины: в первом случае границей служит осевая линия с двумя тонкими штрихами поперёк её концов, во втором — линия обрыва.
• Повторяющиеся однотипные элементы (отверстия во фланце, зубья, спицы) показывают полностью один-два, остальные — упрощённо или только их центровыми линиями, а количество задают размером вида «6 отв. Ø8».
• Длинные детали постоянного или закономерно меняющегося сечения (валы, рейки, профили) изображают с разрывом: середину вырезают, части сдвигают, а размер длины проставляют полный, действительный.
• Плавный переход поверхностей показывают тонкой линией, не доводя её до контура, — резкой границы там нет.
• Мелкие элементы, не влияющие на сборку и работу (небольшие скругления, проточки, накатки), на видах допускается не показывать вовсе.

Виды в Компас-3D

В Компас-3D ассоциативные виды создают с модели: команда «Стандартные виды» ставит на лист сразу набор проекций, «Произвольный вид» — одну. Ключевая вещь, о которой узнают, когда лист уже собран: проекционные виды по умолчанию связаны с главным и двигаются только вдоль линий связи. Чтобы отодвинуть вид на свободное поле, связь отключают в свойствах вида — и после этого вид обязан получить стрелку с буквой, иначе чертёж перестаёт соответствовать стандарту.

Дополнительный вид строят командой «Вид по стрелке»: сначала на главном виде наносят стрелку взгляда (Оформление — Стрелка взгляда), затем создают привязанный к ней вид — буква проставится автоматически и не разъедется при перенумерации. Местный вид делают из обычного: строят замкнутый контур поверх вида и применяют команду «Местный вид», после чего лишнее отсекается, а связь с моделью сохраняется. Ручное стирание линий вместо этой команды выглядит так же, но при обновлении модели удалённое возвращается.

Частые ошибки

• Виды стоят в проекционной связи и при этом подписаны: «Вид сверху», «Вид слева».
• Вид сдвинут с проекционного места, а стрелка с буквой не поставлена.
• Вид слева и вид справа перепутаны местами — деталь на чертеже зеркальна замыслу.
• Виды не сходятся по линиям связи: глубину переносили от разных баз.
• Начерчены все шесть видов «для полноты», хотя деталь читается по двум.
• Наклонный элемент показан на дополнительном виде, но размеры остались на искажённой проекции.
• Потерян знак «повёрнуто» у развёрнутого дополнительного вида.
• Местный вид ограничен сплошной основной линией вместо волнистой линии обрыва.
• Буквенные обозначения идут вразнобой или начинаются не с А; использованы Й, О, Х, Ъ, Ы, Ь.
• Буквы обозначений набраны тем же шрифтом, что и размерные числа, и теряются среди них.
• Виды прижаты друг к другу так, что размерные линии наползают на соседнее изображение.
• Невидимый контур дорисован штриховыми линиями там, где он уже раскрыт разрезом.
