Строительный чертёж: план, фасад, разрез — как читать и чертить

Строительный чертёж — это чертёж здания или сооружения, выполненный по правилам СПДС (системы проектной документации для строительства, код стандартов 21), а не по машиностроительной ЕСКД. Отсюда всё, что сбивает студента, впервые открывшего лист марки АР: масштаб 1:100 или 1:200 вместо 1:1, размерные линии заканчиваются не стрелками, а короткими засечками под 45°, размеры идут замкнутой цепью и спокойно повторяются на нескольких изображениях, положение всего на листе отсчитывается от сетки координационных осей в кружках, а высоты задаются не размерами, а отметками в метрах от уровня чистого пола первого этажа — ±0.000. Базовый комплект учебного задания — план этажа, фасад, разрез и генплан.

Чем строительный чертёж отличается от машиностроительного

Разница не в аккуратности, а в том, кто читает лист. Деталь изготавливает станок по одной базе — поэтому в ЕСКД каждый размер стоит ровно один раз и цепь никогда не замыкается. Здание размечают по осям, а каменщик кладёт свою стену, не видя соседнего листа, — поэтому в СПДС размер дублируют там, где он нужен исполнителю, а цепочка обязана замыкаться: сумма простенков и проёмов должна сойтись с расстоянием между крайними осями. Не сходится — это не «лишний размер», а ошибка построения.

• Засечки вместо стрелок. Размерную линию на плане продлевают за выносную на 1–3 мм и ставят короткий штрих 2–4 мм под 45° с наклоном вправо. Стрелки в СПДС остаются только у отметок уровней, выносок и линий разреза.
• Размеры — всегда в миллиметрах, без подписи единицы: на плане в масштабе 1:100 проём пишут как 1510, а не 1,51 м. Исключений два: отметки уровней (метры, три знака после запятой) и площади помещений (квадратные метры, обычно два знака).
• Толщины линий привязаны к разрезу: всё, что попало в секущую плоскость, — сплошная толстая основная, всё, что видно за ней, — тонкая (линии на чертеже).
• Разрезы на строительных чертежах, как правило, маркируют арабскими цифрами — 1—1, 2—2, — а не буквами А—А, привычными по машиностроению.
• Фасад не называют «видом спереди»: его именуют по крайним координационным осям — «Фасад 1—12» или «Фасад А—Д».

Практическое следствие для первокурсника ПГС: аккуратный чертёж, выполненный по правилам ЕСКД, преподаватель вернёт целиком. Стрелки вместо засечек и незамкнутая цепочка видны с расстояния вытянутой руки, до чтения самого плана.

Состав комплекта: план, фасад, разрез, генплан

Здание показывают четырьмя типами изображений, и каждое отвечает на свой вопрос. В учебном задании требуют обычно все четыре: план этажа, разрез, главный фасад и генплан участка — на формате А2 или А1, чаще всего в масштабе 1:100.

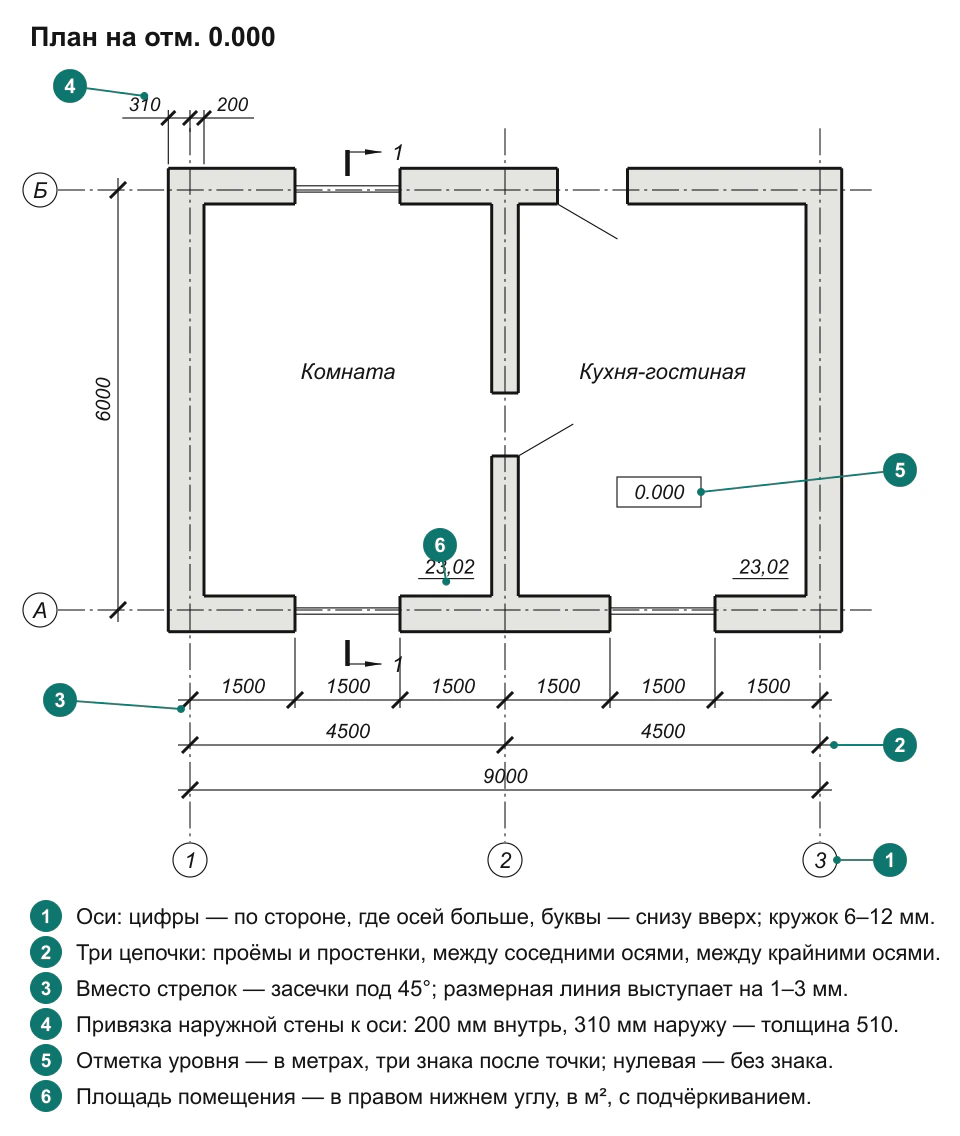

План этажа

План — это горизонтальный разрез здания. Секущую плоскость принимают на уровне оконных проёмов или на 1/3 высоты этажа (ГОСТ 21.501), поэтому окна на плане показаны рассечёнными. Всё, что попало в разрез — стены, перегородки, колонны, — обводят толстой линией; оборудование и встроенная мебель — тонкой. На план наносят:

• координационные оси и размеры между ними — база всего листа;
• три наружные размерные цепочки, внутренние размеры помещений, толщины стен и перегородок;
• наименования помещений и площади в м² — подчёркнутой строкой в правом нижнем углу помещения; если помещений много, ставят номера, а расшифровку выносят в экспликацию;
• маркировку окон (ОК-1) и дверей, отметки участков пола на разных уровнях;
• линию разреза с направлением взгляда — без неё разрез на соседнем листе не привязать к плану.

Разрез

Разрез отвечает на вопрос «что по высоте»: высоты этажей, толщины перекрытий, конструкция кровли и пола, площадки лестницы. В учебном задании плоскость ведут по лестничной клетке и хотя бы одному оконному проёму — лестница в разрезе показывает, умеете ли вы её строить. Но не вдоль марша: марш, рассечённый продольно, читается как сплошная наклонная плита.

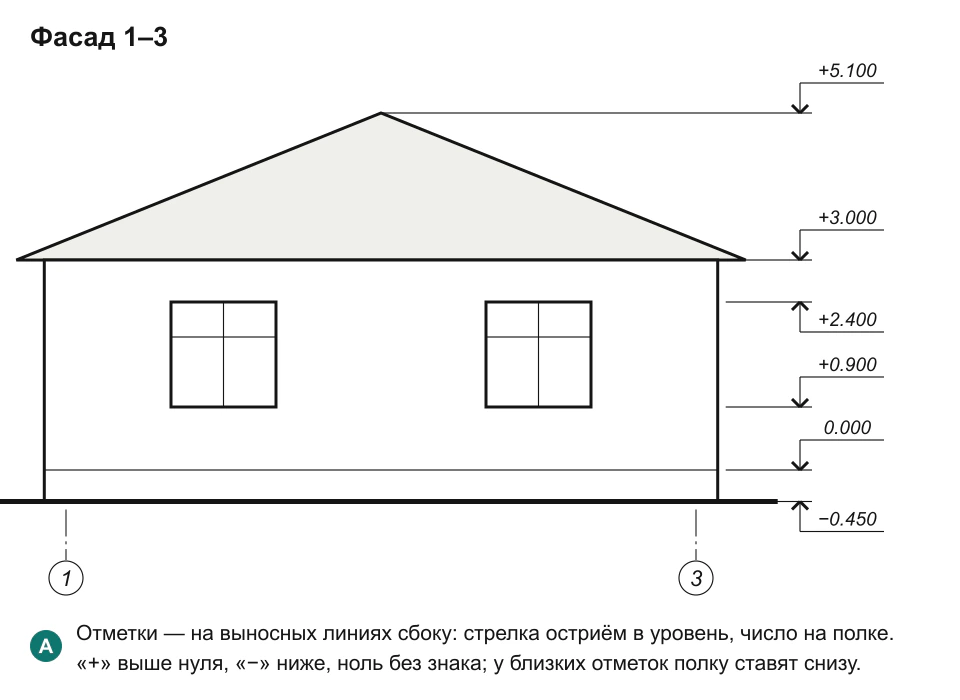

Фасад

Фасад — проекция наружной поверхности здания на вертикальную плоскость. Размеров на нём почти нет: по высоте всё задают отметки (земля, низ и верх проёмов, карниз, конёк), по горизонтали — координационные оси, вынесенные вниз. Показывают рисунок переплётов окон, входную группу, крыльцо, ограждение балконов, материал отдельных участков стены.

Генеральный план

Генплан — вид сверху на участок в масштабе 1:500 или 1:1000: контур здания с привязкой к границам участка, проезды, отмостка, площадки, озеленение, роза ветров и стрелка севера. Здание на генплане разворачивают по сторонам света, а не выравнивают по рамке, — этим генплан и отличается от плана этажа.

Марки комплектов: АР, АС, КЖ, КМ, ОВ, ВК

Проект здания не бывает одним чертежом. Рабочую документацию делят на основные комплекты по видам работ, и каждому присваивают марку — буквы в конце обозначения листа и в основной надписи. Запись вида 2345-11-АР читается как «объект 2345, здание 11, комплект архитектурных решений». Марка сразу говорит, чей это лист и что на нём искать.

Что из этого встречается в учёбе: на инженерной графике и в курсовом проекте по архитектуре вы работаете с АР или АС; КЖ появляется в курсовом по железобетонным конструкциям, КМ — по металлическим, ОВ и ВК — на профильных курсах инженерных систем. Разницу АР и АС спрашивают на защите чаще всего: АС — это объединённый комплект для зданий, где конструктивная часть проста и отдельный КЖ выпускать незачем.

Координационные оси и привязка стен

Оси — это система координат здания. Их наносят тонкой штрихпунктирной линией с длинными штрихами вдоль несущих стен и по колоннам, а концы маркируют кружками диаметром 6–12 мм. Правила обозначения жёсткие и проверяются в первую очередь.

• Цифрами обозначают оси по стороне здания с бо́льшим количеством осей, буквами — по перпендикулярной.
• Последовательность: цифры слева направо, буквы снизу вверх. Маркировку размещают по левой и нижней сторонам плана.
• Буквы — прописные русского алфавита, кроме Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь: их путают с цифрами и друг с другом. Если букв не хватает, дальше идут двойные — АА, ББ.
• Пропуски в нумерации не допускаются. Ось, добавленная между 3 и 4, получает не «3а», а дробное обозначение: в числителе — предшествующая ось, в знаменателе — порядковый номер дополнительной.

Привязка — расстояние от оси до граней стены, и это то место, где студенческий план разваливается чаще всего. Три типовых случая учебных методичек: у внутренних несущих стен ось совмещают с геометрической серединой (осевая привязка); у наружных несущих внутреннюю грань относят от оси на 100 или 200 мм; у самонесущих и навесных стен внутренняя грань совпадает с осью — нулевая привязка. Конкретные числа берите из своей методички: они зависят от материала стены и принятой конструктивной схемы, а не выводятся из стандарта.

Отметки уровней: как ставить и как читать

Высоту на строительном чертеже не измеряют размерной линией — её задают отметкой. Знак отметки: стрелка со сторонами под 45° к горизонтали, опирающаяся на линию элемента, с горизонтальной полкой, над которой (или за которой) стоит число. Считают от условного нуля — уровня чистого пола первого этажа, который обозначают ±0.000.

• Отметку пишут в метрах с тремя знаками после запятой и без указания единицы: 3.000, а не «3,0 м» и не 3000.
• Выше нуля — со знаком плюс (+2.700), ниже — со знаком минус (−0.900, −2.400 для подвала). У самого нуля знак не ставят, кроме записи ±0.000.
• На разрезах и фасадах отметки выносят на полку за контур здания, выстраивая в вертикальный столбец слева или справа; на планах отметку заключают в прямоугольник или пишут на полке выноски — там она нужна только там, где пол на разных уровнях: тамбур, санузел, лоджия, крыльцо.
• Обязательный минимум на разрезе: уровень земли, пол каждого этажа, низ и верх оконных проёмов, низ плиты перекрытия, верх карниза и конёк кровли.

Читать отметки проще всего вычитанием. Разница отметок пола этажей — высота этажа: +3.000 минус ±0.000 даёт 3 метра. Разница верха проёма и пола — высота окна в свету. Отметка −0.900 у входа означает, что крыльцо на 900 мм ниже пола первого этажа, то есть ступеней будет пять-шесть. Проверочный приём для своего же разреза: сложите отметки снизу вверх и сравните с высотой здания по фасаду — если цифры разъезжаются, ошибка в толщине перекрытия, а её на глаз не видно.

Размеры на плане: три наружные цепочки

Порядок простановки на плане этажа закреплён традицией и одинаков во всех методичках: снаружи здания идут три размерные цепочки, каждая — отдельным рядом, считая от контура стены наружу. Первую ставят на 15–20 мм от контура, следующие — через 7–10 мм.

1. Первая цепочка (ближняя к стене) — размеры проёмов и простенков: 1200 простенок, 1510 окно, 1000 простенок и так далее по всей стене.
2. Вторая — расстояния между соседними координационными осями: 3600, 3000, 6000.
3. Третья (дальняя) — общий размер между крайними осями, то есть габарит здания в осях.

Внутри контура плана проставляют размеры помещений в свету, толщины внутренних стен и перегородок, привязки проёмов к стенам, ширину лестничного марша. Общие правила размерных линий и зазоров те же, что в машиностроении, — они разобраны в статье про нанесение размеров на чертеже, различаются только окончания линий и допустимость замкнутой цепи.

Масштаб на строительном листе подписывают в основной надписи и в наименовании изображения только тогда, когда он отличается от общего для листа. Ряд у СПДС шире машиностроительного — здесь законны 1:400 и 1:2000, которых в ЕСКД нет; общий принцип выбора разобран в статье масштабы чертежей по ГОСТ, а размер листа и рамка — в статье про форматы чертежей.

Учебное задание «план и фасад дома»: порядок построения

Типовая работа по инженерной графике на втором семестре: по заданию (схема дома с размерами или готовый план в мелком масштабе) выполнить план этажа, разрез и главный фасад на формате А2 в масштабе 1:100. Порядок важнее скорости — при обратном порядке действий лист приходится перечерчивать целиком.

Приём, который экономит пару часов: план, разрез и фасад держите на одном листе в проекционной связи и стройте одновременно, а не по очереди. Как только в разрезе появилась высота этажа, она же уходит на фасад сносом линии; как только на плане сдвинулся проём — он уезжает и на фасаде. Три изображения, построенные независимо друг от друга, почти гарантированно разойдутся на 100–200 мм, и на защите это первое, что проверяют: совпадают ли окна на фасаде с проёмами на плане.

Как прочитать чужой план за пять минут

Навык пригодится и на экзамене, и на практике, когда в руки попадает лист незнакомого проекта. Порядок такой же, как у эксперта, — от общего к частному, а не «рассматривать картинку».

1. Основная надпись: марка комплекта (АР, КЖ), номер листа, наименование изображения, масштаб. Сразу понятно, что это за чертёж и о чём он.
2. Габарит в осях по третьей цепочке — размер здания. Шаг осей подскажет конструктивную схему: 6000 и 3000 — почти наверняка каркас или панель, произвольные значения — кирпич.
3. Толщины стен: толстые контуры — несущие, тонкие — перегородки. По толщине наружной стены угадывается материал: 510 и 640 — кирпич, 300–400 — блок с утеплителем.
4. Отметки и линия разреза: где перепады пола, по какому месту сделан разрез и куда смотрит взгляд.
5. Проёмы и их маркировка: где вход, где окна, куда открываются двери (дуга показывает сторону открывания — на путях эвакуации она должна смотреть наружу).
6. Наименования и площади помещений — только в конце. Планировка становится очевидной, когда уже понятны оси, стены и проёмы.

Общий алгоритм чтения листа, включая условные обозначения и разрезы, разобран в статье как читать чертежи — там же про то, с чего начинать, если чертёж машиностроительный.

Частые ошибки студентов ПГС

• Стрелки вместо засечек и незамкнутая размерная цепь — машиностроительная привычка, лист возвращают без разбора содержания.
• Стены нарисованы от контура, а оси подрисованы сверху «по середине». Видно мгновенно: привязки получаются разными у одинаковых стен, а сумма простенков не сходится с шагом осей.
• Толщина стены проставлена, а привязки к оси нет. Стену невозможно разметить на площадке — это не придирка, а неработающий чертёж.
• Окна на фасаде не совпадают с проёмами на плане: изображения строили по отдельности, без проекционной связи.
• Отметки записаны как 3,0 или 3000 вместо 3.000, у подвала пропущен минус, нулевая отметка не обозначена вовсе.
• Пропуск в нумерации осей или буква О/З в кружке — прямое нарушение правил маркировки.
• Секущая плоскость разреза проведена вдоль лестничного марша: марш превращается в наклонную плиту, ступеней не видно.
• Площади помещений посчитаны по наружным размерам вместо размеров в свету и не подчёркнуты.
• Линия разреза на плане не нанесена, а разрез при этом вычерчен — привязать его не к чему.
• В основной надписи нет марки комплекта: лист формально не принадлежит ни АР, ни АС.

Отдельная оговорка про стандарты. Якорный документ по архитектурно-строительным рабочим чертежам — ГОСТ 21.501, общие правила оформления документации задаёт ГОСТ 21.101. Но на учебной работе методичка кафедры главнее: в ней зафиксированы формат, состав задания, требуемые масштабы и нередко свои значения привязок. Расхождение решается в пользу методички, а не стандарта.

Частые вопросы

На каком уровне проводят секущую плоскость плана этажа?

На уровне оконных проёмов или примерно на 1/3 высоты этажа. Поэтому окна на плане показаны рассечёнными, а дверь, открывающаяся внутрь, видна дугой ниже плоскости.

Чем АР отличается от АС?

АР — только архитектурные решения: планы, фасады, разрезы, ведомости отделки. АС объединяет архитектурную и конструктивную части в одном комплекте и применяется для несложных зданий, где выпускать отдельный КЖ нет смысла.

Почему на строительном чертеже один размер повторяется несколько раз?

Потому что листы читают разные исполнители и по отдельности. Каменщику нужен размер простенка на плане, а не поиск его на разрезе. В ЕСКД дублирование запрещено, в СПДС — норма.

В каких единицах пишут отметки и размеры?

Размеры на планах, разрезах и фасадах — в миллиметрах без подписи единицы. Отметки — в метрах с тремя знаками после запятой. Площади помещений — в квадратных метрах, обычно с двумя знаками.

Что чертят в курсовом проекте по архитектуре?

Обычно планы этажей, поперечный разрез, главный и боковой фасады, план фундаментов, план перекрытия и кровли, генплан, плюс 2–3 узла в масштабе 1:10 или 1:20. Графическая часть идёт вместе с пояснительной запиской — чем курсовой проект отличается от курсовой работы, разобрано в отдельной статье.
