Линии на чертеже: 9 типов по ГОСТ, толщина и назначение

Линии на чертеже задаёт ГОСТ 2.303-68: типов девять, у каждого своя толщина и своё назначение. Считается всё от одной величины — s, толщины сплошной основной линии, которую берут в пределах от 0,5 до 1,4 мм в зависимости от размера и сложности изображения и формата листа. Остальные линии привязаны к ней: тонкие (размерные, выносные, штриховка, осевые, штриховая невидимого контура) — от s/3 до s/2, штрихпунктирная утолщённая — от s/2 до 2s/3, разомкнутая линия сечения — от s до 1,5s. Важнее абсолютных цифр пропорция: если принять s = 1 мм, тонкие обязаны выйти 0,3–0,5 мм, и разница между контуром и размерной линией видна с полуметра. Ниже — таблица всех девяти типов с длинами штрихов, набор толщин под учебный лист, правила для осевых и невидимого контура и ошибки, из-за которых лист возвращают.

Якорный стандарт по теме один — ГОСТ 2.303-68. Частности (какую толщину s принять на учебном листе, чем выделять контур, каким шагом штриховать) кафедра обычно фиксирует в методичке, и в этих мелочах методичка главнее.

Девять типов линий: таблица

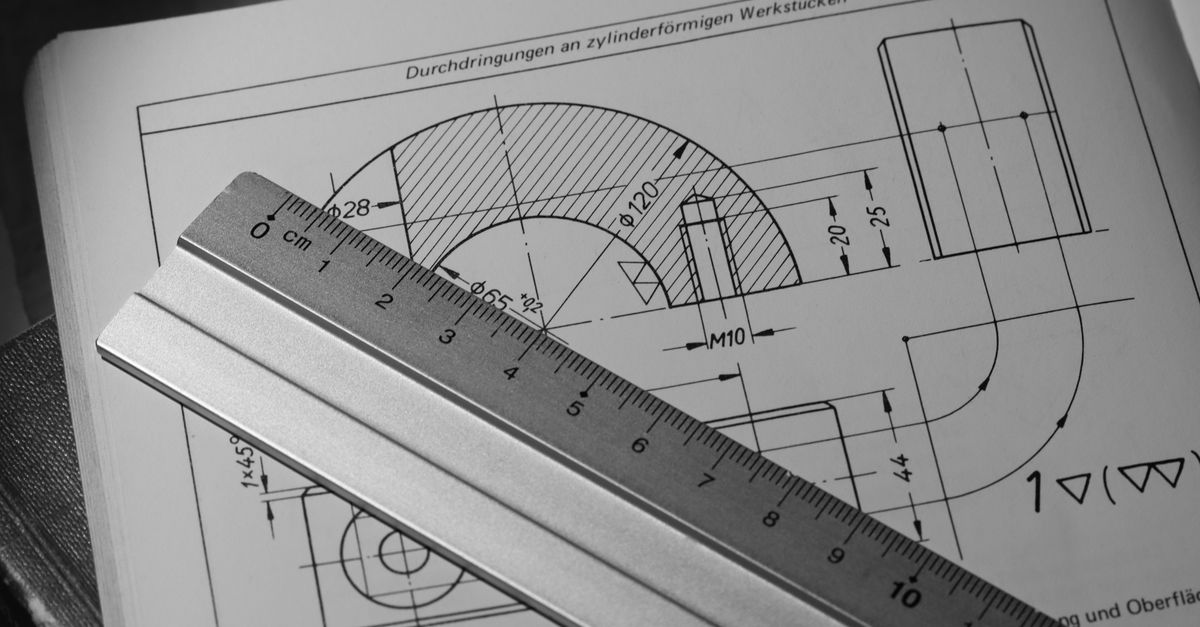

Практический вывод из таблицы: реально толщин на листе три — основная s, тонкая около s/3 и разомкнутая примерно 1,5s. Если на распечатке эти три группы не различаются на глаз, чертёж выполнен неверно, даже когда геометрия безупречна.

Длины штрихов и промежутков

Внутри диапазона выбирают по величине изображения: мелкая деталь на А4 — штрих у нижней границы (2–3 мм у штриховой, 5–8 мм у осевой), крупный вид на А1 — ближе к верхней. Правило, которое проверяют глазом за секунду: на одном листе шаг штриха у линий одного типа одинаковый. Осевая с шагом 8 мм на главном виде и 25 мм на виде сверху — гарантированное замечание.

Ещё два требования стандарта: штрихи внутри линии должны быть примерно равной длины, промежутки между ними — тоже, а штрихпунктирные линии пересекаются и заканчиваются штрихами. Точка на конце оси или пустой промежуток в точке пересечения центровых — типовая ошибка первого семестра, и её ловят без линейки.

Толщина s: как выбрать под формат и проверить

Диапазон 0,5–1,4 мм в учебной практике сжимается до нескольких рабочих значений, и выбирают их по размеру листа — размеры форматов и полезное поле внутри рамки собраны в статье «Форматы чертежей по ГОСТ 2.301».

• А4 и А3, деталь средней сложности — s = 0,6–0,8 мм.
• А1 и А2 карандашом — s = 0,8–1,0 мм: на большом листе тонкий контур теряется.
• Плотное изображение с мелкими элементами — нижняя граница диапазона, иначе соседние линии сливаются в пятно.
• Нижние пределы стандарт задаёт отдельно: тоньше примерно 0,3 мм линию не проводят, а между двумя соседними линиями оставляют не меньше 0,8 мм.

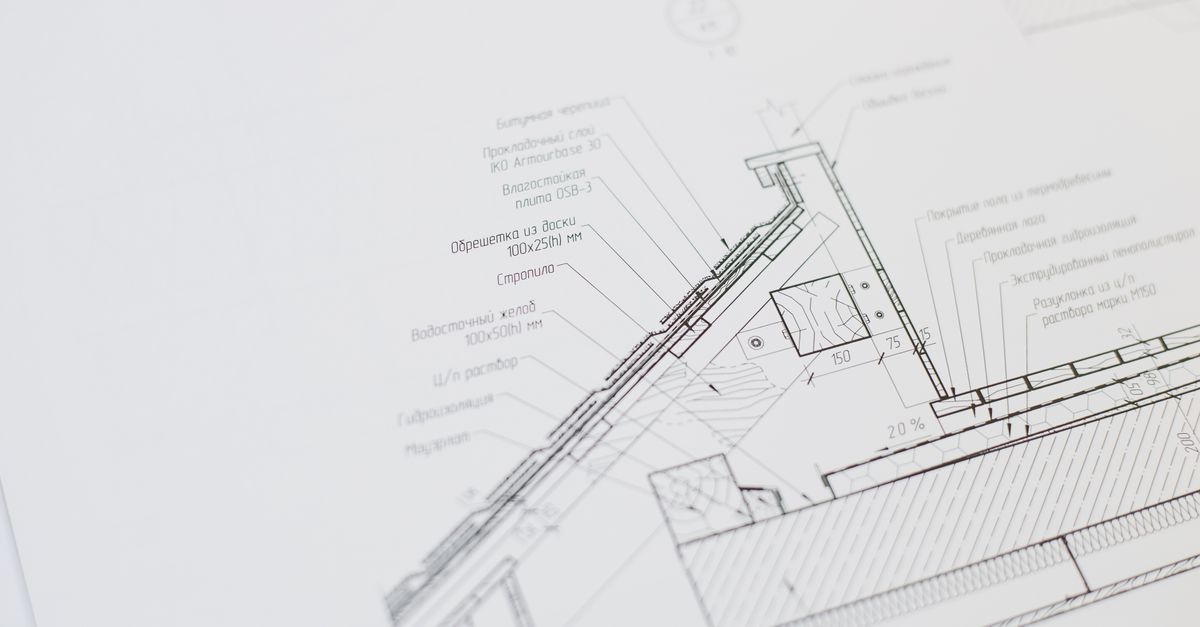

Сплошная тонкая — самая нагруженная линия чертежа

На неё приходится больше половины графики листа, поэтому и ошибок с ней больше всего. Тонкой линией выполняют:

• размерные и выносные линии, полки линий-выносок и сами выноски;
• штриховку разрезов и сечений;
• контур наложенного сечения (у вынесенного контур уже основной);
• воображаемые линии перехода одной поверхности в другую — их не доводят до контура;
• внутренний диаметр резьбы на стержне и наружный в отверстии;
• центровые линии окружностей диаметром менее 12 мм — вместо штрихпунктирных.

Резьбу по ГОСТ 2.311 показывают двумя линиями: по наружному диаметру — основной, по внутреннему — тонкой. На виде с торца тонкую проводят дугой примерно в три четверти окружности, разомкнутой в любом месте; разрыв дуги не размещают на осевой линии — иначе изображение читается как незамкнутый контур. Расстояние между тонкой и основной линиями резьбы — не менее 0,8 мм и не более шага: на М6 это заметно меньше, чем рисуют на глаз, и на распечатке две линии сливаются в одну. Полный разбор с расшифровкой обозначений — в статье обозначение резьбы на чертеже.

Выносные линии выходят за концы стрелок размерной линии на 1–5 мм — не «примерно до стрелки» и не на сантиметр. Расстояние от контура до первой размерной линии — не менее 10 мм, между соседними размерными — не менее 7 мм (ГОСТ 2.307): именно из-за нарушенных зазоров тонкая графика превращается в кашу.

Штриховая: невидимый контур и когда от него отказываются

Штриховой линией (штрих 2–8 мм, промежуток 1–2 мм, толщина s/3…s/2) показывают невидимый контур и невидимые линии перехода. Технические тонкости, за которыми следят: линия начинается и заканчивается штрихом, к основной линии примыкает штрихом, а не промежутком; на пересечении двух штриховых штрихи тоже пересекаются. Штрих, упирающийся в контур пустотой, выглядит как обрыв изображения.

Приём, который экономит время и делает лист чище: не рисуйте паутину невидимого контура, а стройте разрез. ГОСТ 2.305 разрешает не показывать штриховые линии, если они не нужны для понимания формы, и деталь с двумя-тремя внутренними полостями по разрезу читается несравнимо лучше. Как выбрать разрез и как его обозначить — разобрано в статье «Виды, разрезы и сечения на чертеже». Обратная ошибка не менее частая: разрез построили, а штриховые линии внутри него остались от предыдущей версии чертежа — в разрезе показанное сечением уже видимо, штриховых там быть не должно.

Штрихпунктирная: оси, центры и правило 3–5 мм

• Осевые и центровые линии выступают за контур изображения на 3–5 мм и заканчиваются штрихом, а не точкой.
• Центровые окружности пересекаются в центре штрихами — получается крест из штрихов; точка в центре не ставится.
• При диаметре окружности менее 12 мм центровые заменяют сплошными тонкими линиями: штрихпунктир в такой размер просто не помещается.
• Ось положена каждой поверхности вращения и каждому отверстию — на всех изображениях, где эта поверхность видна, включая вид сверху.
• Штрихпунктирная утолщённая (s/2…2s/3, штрих 3–8 мм) отмечает поверхности под термообработку или покрытие и наложенную проекцию — элемент, расположенный перед секущей плоскостью.
• Штрихпунктирная с двумя точками — линии сгиба на развёртках, крайние и промежуточные положения подвижных частей, контур соседней детали, показанной для обстановки.

Осевая, проведённая сплошной тонкой линией, — ошибка номер один в чертёжных работах первого курса, и она заметна раньше геометрии: глаз читает такую линию как ребро детали. Второе место занимает осевая, обрезанная точно по контуру: без выступа 3–5 мм чертёж выглядит незаконченным, а на симметричной детали ось перестаёт быть видна как ось.

Разомкнутая, волнистая и линия с изломами

Разомкнутая линия — самая толстая на листе (s…1,5s), штрихи 8–20 мм, и ставится она только в двух местах: там, где секущая плоскость входит в деталь и где выходит. Штрихи не должны пересекать контур изображения и не должны касаться размерных линий. Стрелки направления взгляда наносят на расстоянии 2–3 мм от наружного конца штриха, буквы обозначения — снаружи, у стрелок.

Сплошная волнистая ограничивает обрыв изображения и разделяет вид и разрез, когда граница проходит не по оси симметрии. Проводят её от руки с небольшой амплитудой; она не должна совпадать по направлению с контурными или осевыми линиями и не должна проходить по ним. Сплошная тонкая с изломами решает ту же задачу на длинных обрывах — валу, швеллере, трубе, — и в САПР она удобнее: волнистую от руки мышью ровно не нарисовать, а излом строится по точкам.

Линии в Компас-3D и AutoCAD

В Компас-3D толщину системных стилей задают в «Настройка — Параметры — Система — Графический редактор — Системные линии». По умолчанию на бумаге печатаются: тонкая 0,18 мм, основная 0,6 мм, утолщённая 1,00 мм. Экранная толщина в пикселях к печати отношения не имеет — её меняют чаще всего, а распечатка остаётся прежней. Если методичка требует s = 0,8 мм, править нужно именно «толщину на бумаге» для основной линии, а тонкую поднять до 0,25–0,3, иначе на бумаге контур и размеры почти сравняются.

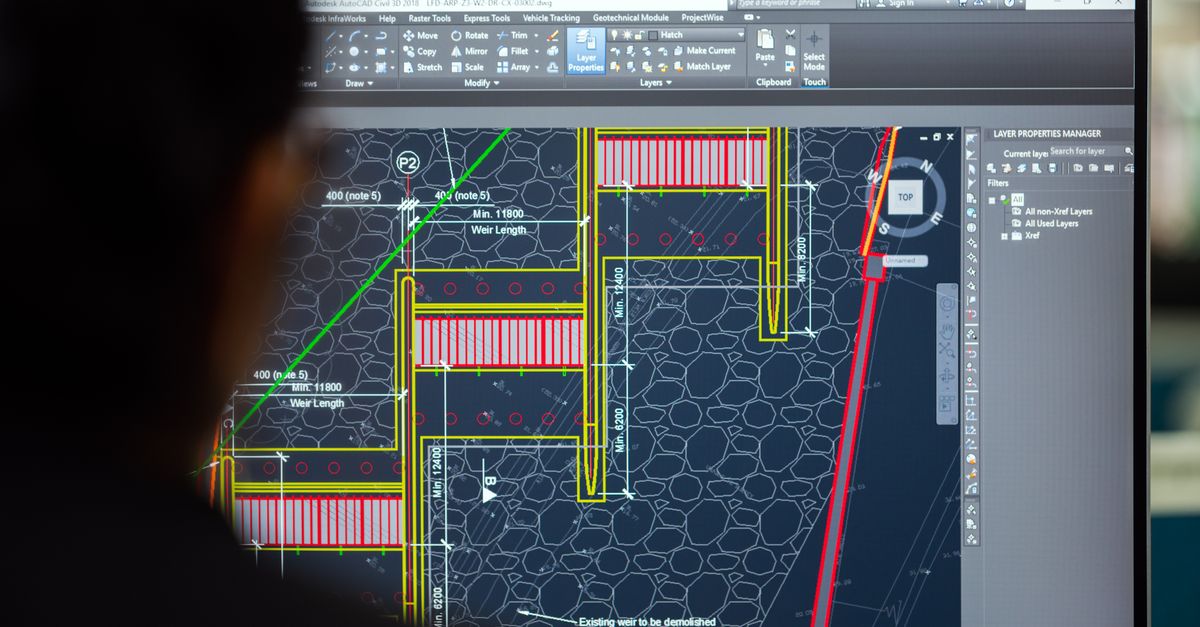

В AutoCAD типы линий подгружают через диспетчер типов линий, а толщину задают весом линии по слоям: контур 0,6 мм, тонкие и оси 0,25 мм, линия сечения 1,0 мм. Две классические засады. Первая: штриховая и осевая на экране выглядят сплошными — виноват масштаб типов линий, его правят системной переменной LTSCALE (в пространстве листа помогает PSLTSCALE). Вторая: на печати всё вышло одной толщиной — либо в диалоге печати выбран стиль без учёта весов линий, либо вес назначен объектам вручную, а не через слой, и при переносе чертежа настройки потерялись.

Частые ошибки

• Осевая проведена сплошной тонкой линией — самая распространённая ошибка учебного чертежа.
• Ось не выходит за контур или выходит на 15 мм вместо 3–5.
• Штрихпунктирная линия заканчивается точкой либо промежутком, центровые пересекаются пустотой.
• Все линии одной толщины: контур не выделен, лист читается как серое пятно.
• Толщина одного типа линии разная на разных изображениях листа.
• Внутри разреза оставлен невидимый контур штриховыми линиями.
• Волнистая линия обрыва совпала с контуром или осью.
• Разомкнутая линия пересекает контур детали или продлена вдоль всего изображения.
• У отверстия диаметром 6 мм центровые вычерчены штрихпунктиром вместо сплошных тонких.
• В САПР тип и вес линии назначены объекту вручную, а не через слой или стиль, — при печати чертёж выходит сплошным.

Остальная обвязка листа разобрана отдельно: форматы чертежей по ГОСТ 2.301, масштабы чертежей по ГОСТ 2.302, чертёжный шрифт по ГОСТ 2.304 и основная надпись чертежа. Текстовую часть проекта проверяют по другим правилам — о них в статьях «Что такое нормоконтроль» и «Оформление таблиц и рисунков по ГОСТ».
