Масштабы чертежей по ГОСТ: полная таблица и как выбрать

Масштабы чертежей задаёт ГОСТ 2.302-68, и ряд в нём закрытый: уменьшение — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000, натуральная величина — 1:1, увеличение — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1. Значений 1:3, 1:30, 1:150 или 3:1 в стандарте нет, и лист с таким масштабом возвращают на нормоконтроле. В графе основной надписи масштаб пишут по типу 1:2, а рядом с отдельным изображением на поле чертежа — по типу М 1:2. Ниже — таблица рядов, расчёт масштаба под формат листа и ловушки, на которых чаще всего теряют баллы.

Как читать запись 1:2 и 2:1

Масштаб — отношение линейного размера на чертеже к линейному размеру той же детали в натуре. Первое число относится к бумаге, второе — к изделию. Проще всего ориентироваться по единице: где она стоит, та сторона и «нормальная».

• 1:2 — уменьшение вдвое: отверстие диаметром 100 мм вы чертите окружностью 50 мм.
• 2:1 — увеличение вдвое: штифт длиной 4 мм превращается в отрезок 8 мм на бумаге.
• 1:1 — натуральная величина: чертёж совпадает с деталью, линейка показывает истинный размер.

Ловушка первого семестра: масштаб линейный, а не площадной. При 1:2 линейные размеры делятся на два, а площадь изображения уменьшается в четыре раза — если вы прикидываете площадь сечения по картинке, считайте её по натуральным размерам. Углы масштаб не меняет вовсе: фаска 1×45° остаётся 45° и в 1:5, и в 10:1, штриховка на разрезе — те же 45° к рамке (правила штриховки и построения разрезов — в статье «Виды, разрезы и сечения на чертеже»).

Таблица масштабов по ГОСТ 2.302

Сверх этого ряда стандарт разрешает две вещи. Для генеральных планов крупных объектов допускаются масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000. Для очень мелких объектов — масштабы вида (100n):1, где n целое: 200:1, 300:1, 400:1 и так далее. Всё остальное — самодеятельность.

Масштабов 1:3, 1:30 и 1:150 не существует

Ряд построен так, что «удобные на глаз» значения в него не попали. В уменьшении есть 1:2,5 и 1:4, но нет 1:3; есть 1:25 и 1:40, но нет 1:30; есть 1:100 и 1:200, но нет 1:150. В увеличении есть 2,5:1, но нет 3:1. Студент, который делит габарит детали на «круглое» число, получает замечание не за геометрию, а за одну цифру в штампе.

• Нужен масштаб между 1:2 и 1:4 — берите 1:2,5, он в ряду есть.
• Не хватает места в 1:2, а в 1:4 размеры не читаются — меняйте не масштаб, а формат: А3 вместо А4 решает вопрос чаще.
• Дробные значения вроде 1:2,5 и 2,5:1 в ряду законны, а вот 1:1,5 или 1:7,5 — нет.
• Масштаб «на глаз», подогнанный под лист в графическом редакторе (например, 1:2,73), — гарантированный возврат.

Как выбрать масштаб под формат листа

Выбор масштаба — это арифметика, а не вкус: считаем, сколько места реально остаётся на листе, и делим габарит детали. Рамка съедает 20 мм слева (поле подшивки) и по 5 мм с трёх остальных сторон, ещё 185 × 55 мм в правом нижнем углу занимает основная надпись. Сами форматы, кратные листы и правила рамки разобраны в статье «Форматы чертежей по ГОСТ 2.301».

Рабочий ориентир: изображение вместе с размерами должно занимать примерно две трети поля. Если вид занял 95% — размеры ставить некуда и лист выглядит забитым; если 30% — преподаватель спросит, почему не взяли формат меньше. И правило, которое экономит перечерчивание: масштаб выбирают до начала построений, потому что в чертеже он меняется вместе с компоновкой всех видов, разрезов и сечений, а не только главного.

Где указывают масштаб: штамп, поле чертежа, отдельные виды

Основное место — графа «Масштаб» основной надписи (графа 6): туда пишут только число вида 1:2, без буквы М и без слова «масштаб». Как устроены остальные графы штампа, разобрано в статье «Основная надпись чертежа».

• В основной надписи — масштаб изображений, расположенных в проекционной связи: главного вида, вида сверху, вида слева.
• Вид, разрез или выносной элемент в другом масштабе подписывают над самим изображением: А (2:1), Б—Б (1:4).
• На поле чертежа вне основной надписи масштаб записывают с буквой: М 1:2. В строительных чертежах это обычная форма подписи под названием: «План 1-го этажа. М 1:100».
• Когда на листе много разномасштабных изображений, в графе штампа остаётся масштаб основных видов, а у каждого отступающего от него изображения масштаб подписывают рядом.

Мелочи, за которые снимают баллы: слитная запись «М1:2» без пробела, обратный порядок «2:1» вместо «1:2» у уменьшенного вида и лишнее слово «Масштаб» внутри графы. Ещё одна частая история — масштаб в штампе поменяли, а выносной элемент оставили со старой подписью: нормоконтролёр сверяет их между собой.

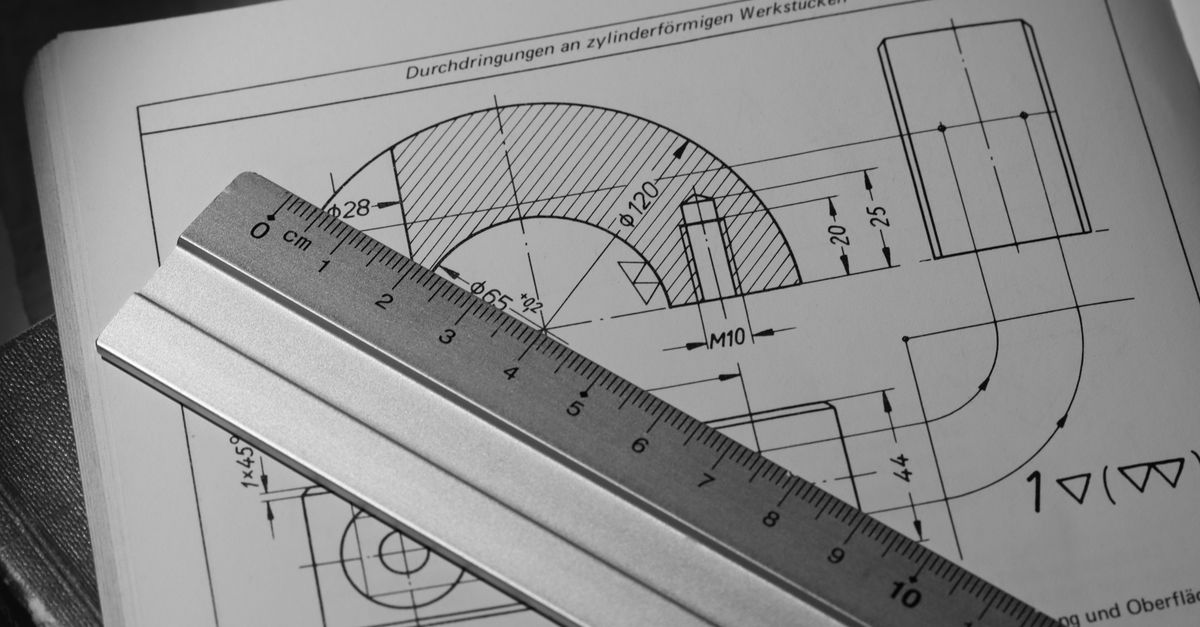

Размеры на чертеже всегда истинные

Главное правило, из-за которого возвращают больше всего листов: размерные числа не масштабируются никогда. На чертеже в 2:1 отрезок длиной 8 мм подписывают числом 4, потому что деталь в натуре 4 мм. На чертеже в 1:5 отрезок 60 мм подписывают числом 300. Чертёж масштабируется, размер — нет.

• Не меняются с масштабом: размерные числа, углы, обозначения резьбы (М10 остаётся М10), шероховатость, предельные отклонения.
• Не меняются по стандарту: высота шрифта (в графах штампа обычно 3,5 мм — подробнее в статье «Чертёжный шрифт по ГОСТ 2.304»), толщина линий, длина стрелок, размер знаков — их берут одинаковыми при любом масштабе.
• Меняется только геометрия изображения — длины, диаметры, расстояния между элементами на бумаге.

Масштаб в Компас-3D и AutoCAD

В Компас-3D каждый новый чертёж содержит системный вид с масштабом 1:1, и изменить масштаб системного вида нельзя. Чтобы получить лист в 1:2, создают новый вид с нужным масштабом (или вставляют ассоциативный вид с 3D-модели и задают масштаб в его параметрах) и чертят внутри него — тогда значение автоматически подставится в графу основной надписи и останется с видом связанным. Классическая ошибка: студент остаётся в системном виде и строит геометрию «вручную вдвое меньше». Размеры при этом показывают половину истинных, а в штампе стоит 1:1 — преподаватель ловит это первым же измерением. При смене масштаба вида в Компасе геометрия перестраивается, а размерные числа, высота шрифта и толщина линий остаются прежними — так и должно быть по ГОСТ.

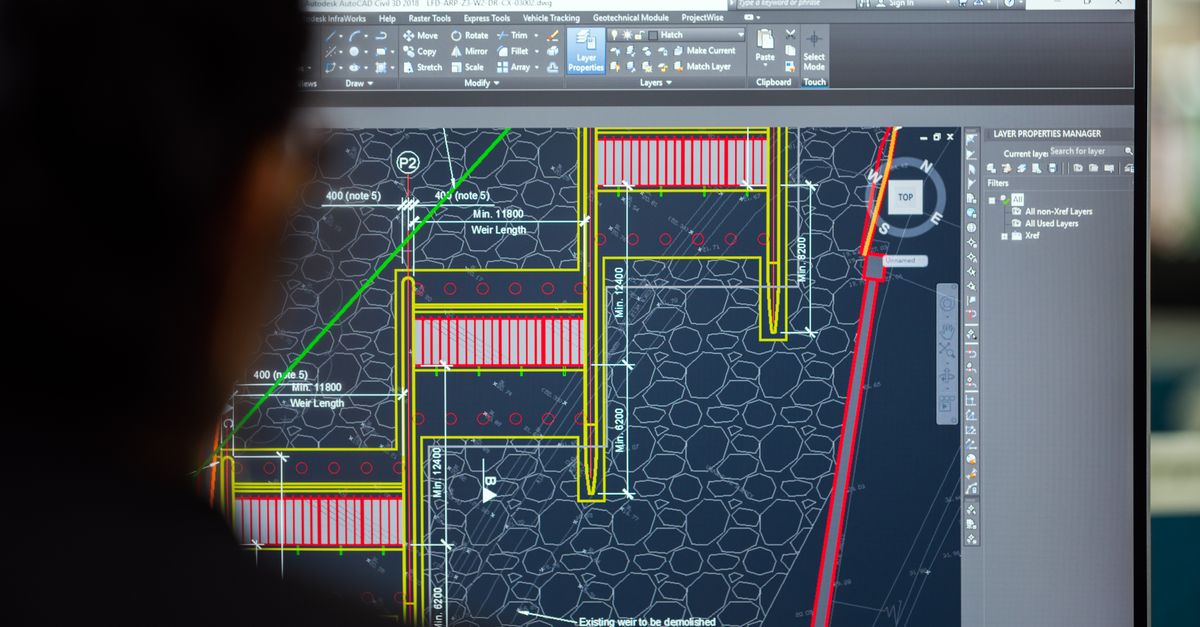

В AutoCAD модель всегда строят 1:1 в миллиметрах, а масштаб задают видовым экраном в пространстве листа: рамку и основную надпись рисуют на листе в натуральную величину (185 мм остаются 185 мм), а виду через свойства видового экрана назначают 1:2. Тексты и размеры делают аннотативными с тем же масштабом аннотаций — иначе шрифт 3,5 мм на печати превратится в 1,75 мм или в 7 мм. Чего делать не стоит: масштабировать саму геометрию командой «Масштаб» в пространстве модели — размеры пересчитаются и станут неверными, а любая правка модели потребует повторного пересчёта.

Печать: как не потерять масштаб

Чертёж, выполненный в правильном масштабе, легко испортить на последнем шаге — в диалоге печати.

• Отключите «Вписать в лист» и «По размеру страницы»: они масштабируют изображение произвольно, и чертёж перестаёт соответствовать штампу.
• В настройках печати выбирайте «Фактический размер» или масштаб 1:1 — уменьшать чертёж должен масштаб построения, а не принтер.
• Домашний принтер не печатает до края и часто ужимает лист на 3–5%. А4 в такой печати уже не в масштабе; лист безопаснее вывести в копицентре.
• Финальная проверка: возьмите линейку и измерьте один размер, натуральное значение которого известно. Совпало — печать в масштабе.

Масштабы в строительных чертежах

Строительная графика опирается на тот же ряд, но пользуется его верхней частью, и масштаб там подписывают прямо в названии изображения.

• Планы этажей, фасады, разрезы — 1:50, 1:100, 1:200; в учебных проектах чаще всего 1:100.
• Узлы и фрагменты — 1:10 и 1:20: именно там видно, что деталировка выполнена, а не намечена.
• Генеральный план участка — 1:500 и 1:1000, схемы крупных территорий — от 1:2000.
• Значения 1:150, 1:300 и 1:600, которые студенты берут «чтобы влезло», в ряду отсутствуют.

Частые ошибки

• Масштаб вне ряда: 1:3, 1:30, 1:150, 3:1 — формальное основание вернуть лист.
• Размеры проставлены по бумаге, а не по детали: на чертеже 1:2 подписано 60 вместо 120.
• В графе штампа написано «М 1:2» или «Масштаб 1:2» — в основной надписи должно стоять только 1:2.
• Масштаб в штампе не совпадает с фактическим: геометрию перестроили, графу забыли.
• Выносной элемент увеличен, но подпись «(4:1)» над ним не поставлена — читатель считает, что он в масштабе листа.
• Шрифт и толщину линий уменьшили «под масштаб» — они от масштаба не зависят.
• Лист распечатан с галочкой «вписать в страницу»: чертёж верный, печать — нет.
