Чертёжный шрифт по ГОСТ: размеры, типы А и Б, наклон
Чертёжный шрифт задаёт ГОСТ 2.304-81, и первое, что нужно про него понять: размер шрифта h — это высота прописной буквы в миллиметрах, а не кегль из Word. Ряд размеров закрытый: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм (размер 1,8 стандарт не рекомендует и допускает только для типа Б). Типов четыре: тип А без наклона и с наклоном около 75°, тип Б без наклона и с наклоном около 75°. Разница между типами — в толщине линии: у типа А d = h/14, у типа Б d = h/10, поэтому тип Б жирнее и шире. В учебных чертежах пишут почти всегда типом Б с наклоном, высотами 3,5; 5; 7 и 10 мм. Ниже — таблицы всех параметров, ширины букв, раскладка высот по надписям листа и настройка шрифтов GOST в Компас-3D и AutoCAD.
Якорный стандарт по теме один — ГОСТ 2.304-81. Какую высоту брать под размерные числа и наименование на конкретном листе, обычно фиксирует методичка кафедры, и в этих частностях она главнее.
Из чего складывается шрифт: h, d, c, a, b, e
Все размеры шрифта — доли одной величины h. Задали h — получили толщину линии, высоту строчных букв, зазоры между буквами и словами и шаг строк. Подбирать «на глаз» нечего.
| Параметр | Тип А | Тип Б |
|---|---|---|
| Высота прописных h | h | h |
| Толщина линии d | h/14 | h/10 |
| Высота строчных c | 10/14 h | 7/10 h |
| Расстояние между буквами a | 2/14 h | 2/10 h |
| Шаг строк b, минимум | 22/14 h | 17/10 h |
| Расстояние между словами e | 6/14 h | 6/10 h |
Две строки таблицы игнорируют чаще всего, и зря. b — минимальное расстояние между основаниями соседних строк: при h = 5 мм у типа Б это 8,5 мм, и надпись в две строки, втиснутая в 6 мм, читается одним пятном. e — минимальный пробел между словами, 6/10 h: при h = 3,5 это 2,1 мм, то есть втрое шире зазора между буквами (0,7 мм). Есть у стандарта и послабление: расстояние между буквами, соседние линии которых не параллельны — например, в парах ГА и АТ, — разрешено уменьшать вдвое, на толщину d. Без этого «Г» и «А» визуально разъезжаются.
Ряд размеров в миллиметрах
| h, мм | Толщина d | Строчные c | Шаг строк b |
|---|---|---|---|
| 2,5 | 0,25 | 1,8 | 4,3 |
| 3,5 | 0,35 | 2,5 | 6,0 |
| 5 | 0,5 | 3,5 | 8,5 |
| 7 | 0,7 | 5,0 | 12,0 |
| 10 | 1,0 | 7,0 | 17,0 |
| 14 | 1,4 | 10,0 | 24,0 |
Практический смысл колонки d — это толщина, которой букву обводят. При h = 3,5 она равна 0,35 мм (капиллярная ручка 0,3 или остро заточенный карандаш ТМ), при h = 10 нужен уже 1,0 мм. Совпадение не случайное: d чертёжного шрифта попадает в тот же диапазон, что и тонкие линии листа, — о толщинах в статье «Линии на чертеже по ГОСТ 2.303». Поэтому надпись и размерная линия на готовом чертеже выглядят как одно целое.
Промежуточных значений в ряду нет. Высота 4, 6 или 2,8 мм — это уже не чертёжный шрифт, и в САПР такие числа появляются чаще, чем на бумаге: поле высоты пустое, студент печатает «4», потому что оно круглое.
Тип А или тип Б: что брать
- Тип Б шире и жирнее: d = h/10, ширина большинства прописных 6/10 h. Он лучше держит копирование и мелкие высоты, поэтому им выполняют размерные числа и надписи в подавляющем большинстве учебных и заводских чертежей.
- Тип А узкий: d = h/14, буквы стройнее. Его берут, когда надпись длинная, а места мало, — например, длинное наименование изделия в графе 1 основной надписи.
- Наклон около 75° — вариант по умолчанию. Прямое начертание применяют реже: им набирают обозначения документов и отдельные заголовки, если так требует методичка.
- Смешивать типы на одном листе нельзя: наименование типом А, а размерные числа типом Б — разнобой, который видно без измерений.
Какой высотой что пишут на учебном чертеже
Стандарт задаёт ряд, но не говорит, какую ступень взять под конкретную надпись. Рабочая раскладка, которая проходит нормоконтроль на большинстве кафедр:
| Надпись | Высота, мм | Комментарий |
|---|---|---|
| Размерные числа | 3,5 | на А1 и А0 — 5 |
| Номера позиций | 5 или 7 | крупнее размерных на 1–2 ступени |
| Обозначения А—А, Б, вид по стрелке | 7 | при размерных 3,5 |
| Наименование изделия | 5 или 7 | графа 1 штампа |
| Обозначение документа | 7 | графы 2 и 26 |
| Фамилии, даты, прочие графы | 3,5 | штамп |
| Технические требования | 3,5 или 5 | над штампом |
Две верхние строки таблицы держатся не на традиции, а на прямых требованиях. По ГОСТ 2.109 размер шрифта номеров позиций должен быть на один-два номера больше размера шрифта размерных чисел того же чертежа: размерные 3,5 — позиции 5 или 7, и никак не 3,5. По ГОСТ 2.316 размер шрифта буквенных обозначений (А—А, Б, стрелки видов) должен быть примерно вдвое больше размерных чисел. Буква «А» над разрезом, набранная высотой размерных чисел, тонет среди них — это одно из самых частых замечаний по сборочным чертежам.
Ширина букв: почему «Ш» шире «Г»
Высота у всех букв надписи одинаковая, а ширина g — разная, и стандарт задаёт её для каждой буквы. Для типа Б картина такая:
| Ширина g | Буквы | При h = 5 мм |
|---|---|---|
| 5/10 h | Г, Е, З, С | 2,5 мм |
| 6/10 h | остальные: Б, В, И, Н, О, П, Р, Т… | 3,0 мм |
| 7/10 h | А, Д, М, Х, Ы, Ю | 3,5 мм |
| 8/10 h | Ж, Ф, Ш, Щ, Ъ | 4,0 мм |
Строчные устроены по той же логике: узкие «з» и «с» — 4/10 h, широкие «ж», «т», «ф», «ш», «щ» — 7/10 h, остальные 5–6/10 h. Цифры — 5/10 h, кроме единицы: она заметно уже прочих.
Если чертите в САПР, ширины уже заложены в файл шрифта, и трогать их нельзя. В AutoCAD за это отвечает поле «Степень растяжения» (Width Factor) в стиле текста — оно должно остаться 1,0. Стиль со степенью 0,8, унаследованный из чужого шаблона, ужимает все надписи листа; на глаз это почти незаметно, а размерные числа при этом начинают слипаться в трёхзначных значениях.
Наклон 75° и сетка для письма от руки
Наклон букв и цифр к основанию строки — около 75°, то есть примерно 15° от вертикали. Слово «около» в стандарте стоит не случайно: от руки идеальные 75° не выдерживает никто, и требование по факту другое — наклон должен быть одинаковым у всех букв надписи. Разнобой в наклоне заметен куда сильнее, чем общее отклонение на пару градусов.
Шрифтовой трафарет экономит время и держит ровную высоту, но у него две ловушки. Трафареты выпускают под конкретные высоты — 3,5; 5; 7; 10, и «промежуточную» им не получить. И карандаш нужно вести, прижимая к прорези: если держать его наклонно, буква выходит шире номинала, а строка перестаёт совпадать с разметкой.
Шрифт GOST в Компас-3D и AutoCAD
В Компас-3D шрифты GOST type A и GOST type B ставятся вместе с программой (файлы gost_a.ttf и gost_b.ttf), их начертание соответствует ГОСТ 2.304-81; по умолчанию тексты выполняются шрифтом GOST type A. Высоту меняют не растягиванием надписи мышью, а в параметрах: «Настройка — Параметры — Текущий чертёж — Размеры — Надпись» задаёт высоту размерных чисел, соседние разделы того же дерева — высоту текста на чертеже, надписей на линиях-выносках и в таблицах. Чтобы не повторять это в каждом документе, те же значения прописывают на вкладке «Новые документы»: настройка переедет на все следующие чертежи.

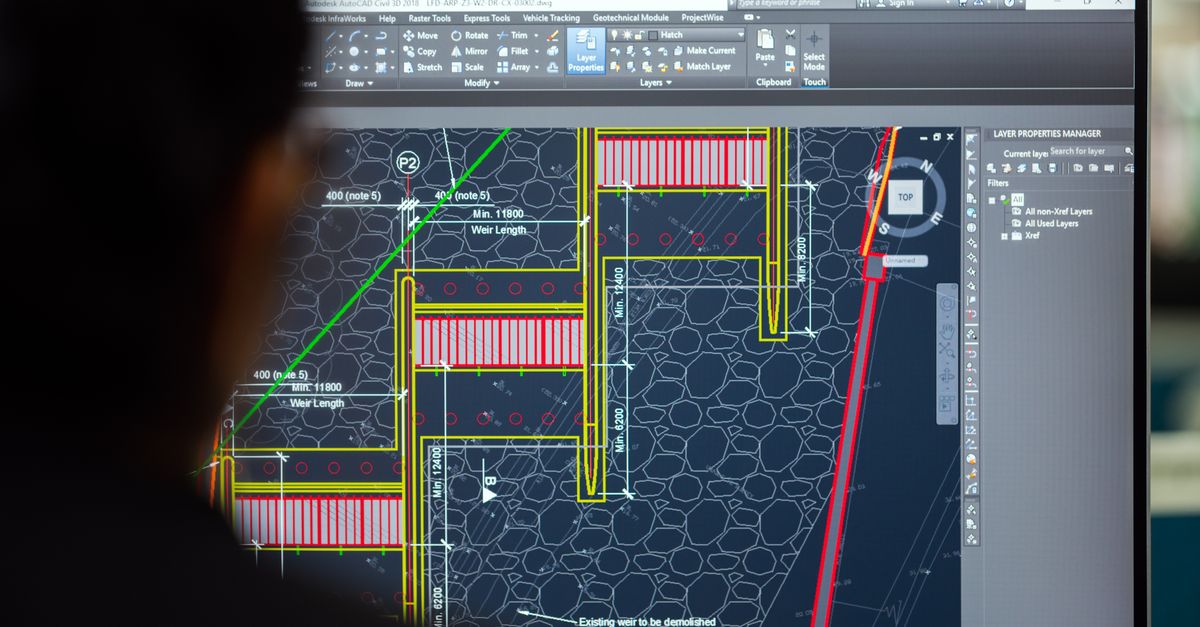

В AutoCAD ГОСТовского стиля из коробки нет, и есть два рабочих пути. Первый — взять ISOCPEUR: этот TrueType-шрифт идёт в комплекте с программой и по начертанию близок к типу Б с наклоном, для учебного чертежа его принимают почти везде. Второй — установить gost_a.ttf и gost_b.ttf в Windows (правая кнопка по файлу, «Установить») и выбрать GOST type A или GOST type B в диалоге «Стиль текста». Дальше в стиле важны три поля: высоту лучше оставить 0, чтобы задавать её при вставке текста; степень растяжения — 1,0; угол наклона — 15, если выбрано прямое начертание, потому что 90° − 75° = 15°. Курсивному варианту угол задавать не надо, иначе наклон удвоится и буквы завалятся.
Отдельная засада AutoCAD — высота текста в пространстве модели. Надпись, набранная 3,5 мм, при выводе через видовой экран в масштабе 1:2 напечатается высотой 1,75 мм, то есть вне ряда ГОСТ и вне читаемости. Лечится это аннотативными стилями текста и размеров: у них высота задаётся «на бумаге», а масштаб аннотаций совпадает с масштабом вида. Как связаны масштаб вида и то, что попадает в штамп, разобрано в статье «Масштабы чертежей по ГОСТ 2.302».
Times New Roman в штампе — замечание нормоконтроля
ГОСТ 2.304 распространяется на все надписи чертежа: размерные числа, буквы обозначений, текст технических требований и содержимое основной надписи. Arial и Times New Roman в этот перечень не входят, и лист с ними возвращают независимо от того, насколько аккуратно вычерчена геометрия. Подмена видна мгновенно: у GOST type A и B нет засечек, буквы узкие и наклонные, у Times засечки читаются при любом размере. Что попадает в каждую графу штампа — в статье «Основная надпись чертежа».
Обратная ошибка встречается не реже: чертёжный шрифт затаскивают в пояснительную записку. GOST type A в текстовом документе не требует ни один стандарт, на длинных абзацах он читается плохо и почти всегда расходится с методичкой, где стоит обычный шрифт 14 pt. Записка и графика оформляются по разным правилам — что проверяют в текстовой части, разобрано в статьях «Что такое нормоконтроль» и «Оформление таблиц и рисунков по ГОСТ», а титульный лист записки быстрее собрать в бесплатном генераторе.
Частые ошибки
- Высота шрифта вне ряда: 4; 6; 2,8 мм вместо 3,5; 5; 7.
- Все надписи листа выполнены одной высотой — размерные числа, наименование в штампе и обозначения разрезов сравнялись.
- Номера позиций набраны высотой размерных чисел (нарушение ГОСТ 2.109) или, наоборот, разной высотой на одном листе.
- Буква обозначения разреза не крупнее размерных чисел — надпись А—А теряется среди размеров.
- На листе смешаны тип А и тип Б или наклонное и прямое начертание.
- В штампе стоит Times New Roman или Arial вместо GOST type A/B.
- В стиле текста AutoCAD степень растяжения не 1,0 — надписи ужаты или растянуты.
- Прямому начертанию не задан угол наклона 15° либо он задан курсивному — буквы завалились.
- Текст набран 3,5 мм в пространстве модели и напечатан через видовой экран 1:2 — на бумаге вышло 1,75 мм.
- От руки: наклон у букв разный, строка «пляшет» по высоте — писали без разметочной сетки.
- Чертёжный шрифт применён в пояснительной записке вместо обычного текстового.
Шрифт — только одна из составляющих оформления листа. Остальное разобрано отдельно: форматы чертежей по ГОСТ 2.301, линии на чертеже, масштабы чертежей, виды, разрезы и сечения.
